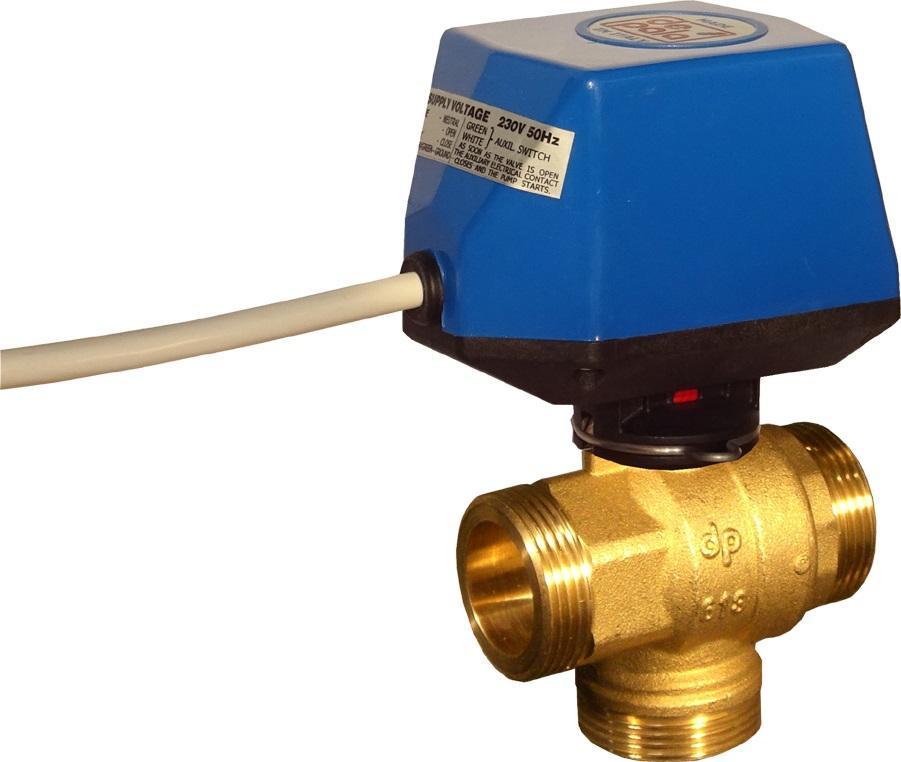

Valvola sfera motorizzata 3 vie deviatrice 3 fori 1 pollice maschio De Pala 613 V
DE PALA
€ 38,92
IVA incl.Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€
Valvola sfera motorizzata 3 vie deviatrice 3 fori 1 pollice maschio De Pala 613 V
La valvola a sfera motorizzata De Pala 613 V e un componente per impianti termoidraulici di riscaldamento, raffrescamento e produzione ACS, progettata per la commutazione e deviazione del flusso in configurazione T a 3 vie con 3 fori. Il corpo valvola e realizzato in ottone CW617N con sfera cromata a passaggio totale, che garantisce perdite di carico minime e assenza di trafilamento nel tempo. L'attacco filettato maschio DN25 1 pollice ISO 228-1 ne facilita l'integrazione negli impianti di taglia media. Il servomotore bidirezionale abbinabile e dotato di riduttore ad ingranaggi in acciaio, cavo multipolare precablato e innesto rapido a baionetta senza attrezzi.
Caratteristiche principali:
- Valvola a sfera 3 vie deviatrice a 3 fori, configurazione T

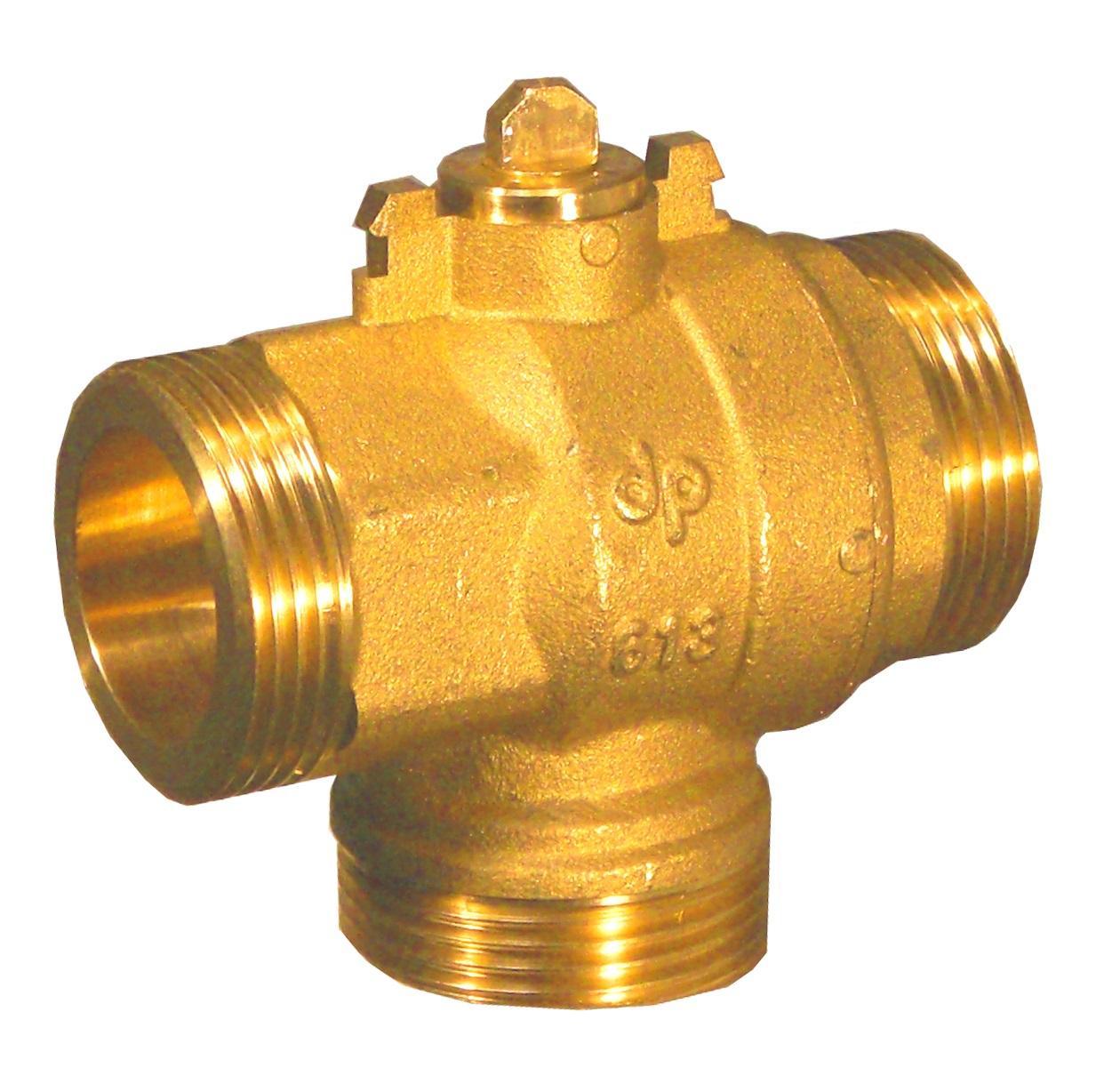

- Corpo in ottone CW617N, sfera cromata a passaggio totale
- Attacco filettato maschio DN25 1 pollice ISO 228-1
- Innesto rapido servomotore con anello in acciaio, senza attrezzi
- Indicatore di posizione sfera visibile anche con servomotore innestato

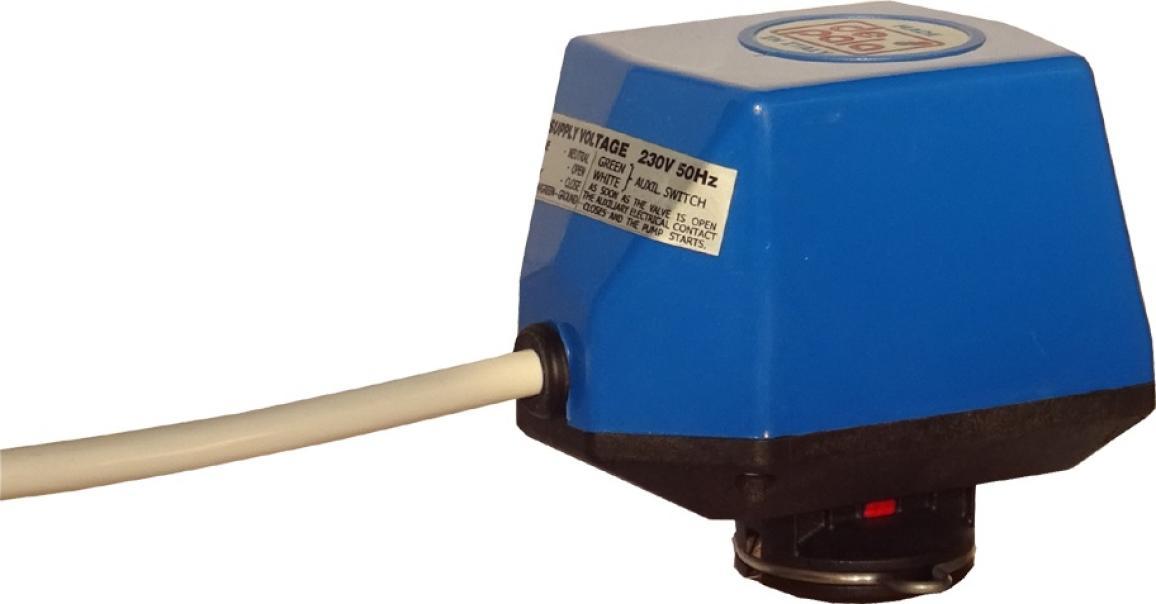

- Servomotore bidirezionale con riduttore ad ingranaggi in acciaio

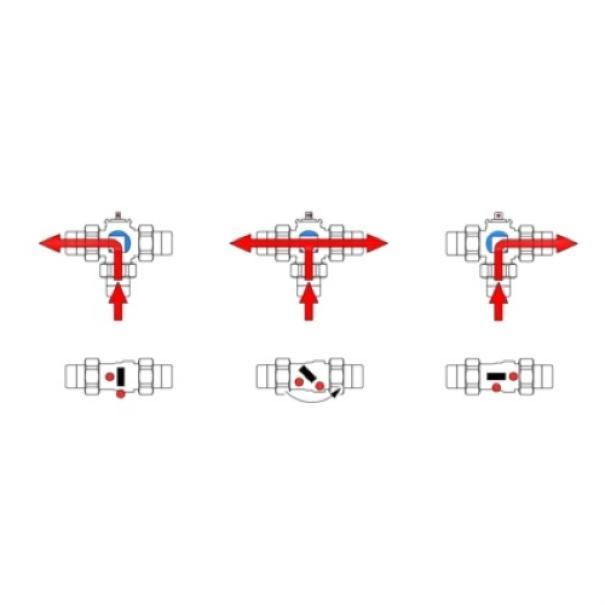

- Durante la manovra tutte le vie sono in comunicazione, consentendo il servizio continuo del circolatore senza sovrapressioni

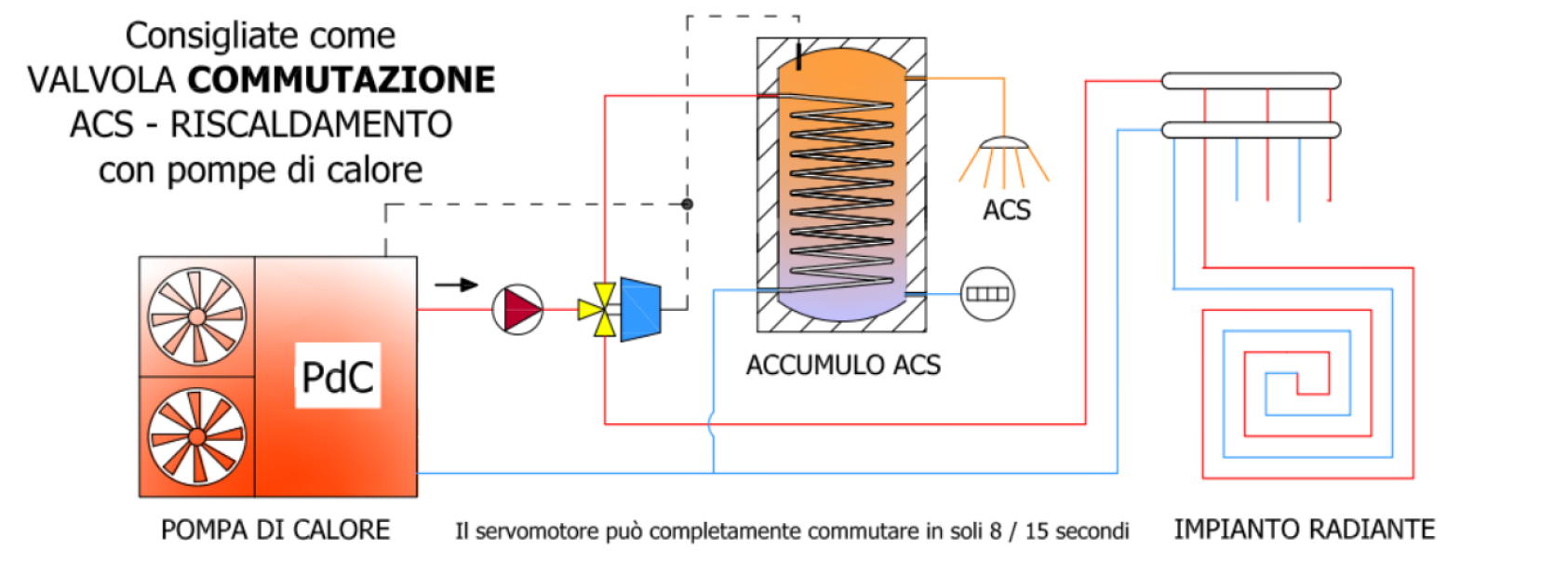

- Adatta per commutazione ACS/riscaldamento con pompe di calore
Caratteristiche tecniche:
- Diametro nominale: DN25 1 pollice
- Pressione massima di esercizio: 16 bar
- Pressione differenziale massima: 6 bar
- Temperatura di esercizio fluido: 0 gradi C / +110 gradi C
- Fluido: acqua, acqua glicolata max 50%, liquidi compatibili con PTFE ed EPDM
- Sede sfera: PTFE + O-Ring EPDM
- Asta: ottone CW614N, doppio O-Ring EPDM, anello antigrippaggio PTFE
- Kv: 12,9 m3/h
- Dimensioni corpo (mm): F=86 / B=155 / R=78 / M=86 / L=64
- Altezza con servomotore: H1=115 / H2=122 / H3=132 mm
- Alimentazione servomotore: 230 Vac o 24 Vac, versioni speciali 12/24 Vcc
- Assorbimento servomotore: circa 4 VA solo durante la manovra
- Tempi di manovra: 8, 15, 30, 60, 120 secondi secondo modello servomotore
- Grado di protezione elettrica servomotore: IP54
- Lunghezza cavo: 1 m
- Contatto ausiliario: opzionale 6 A 230 Vac
Modalita d'uso: Collegare il corpo valvola al servomotore tramite innesto rapido a baionetta. Verificare la posizione dell'otturatore tramite l'indicatore colorato sull'asta. Il comando puo avvenire a 2 fili con servomotori R, dove un termostato comanda piu servomotori, oppure a 3 fili in deviazione con servomotori M, dove ogni termostato comanda un solo servomotore. Il contatto ausiliario opzionale consente l'avviamento della caldaia all'apertura della valvola.
Progettata per garantire massima versatilità nella regolazione e commutazione dei flussi, questa valvola a sfera 3 vie da 1 pollice trova impiego ideale in impianti di riscaldamento, circuiti ACS e sistemi a pompa di calore.
La robusta struttura in ottone e le finiture in PTFE ed EPDM assicurano resistenza a pressioni e temperature elevate, offrendo tenuta durevole e ridotta necessità di manutenzione.
L'attacco rapido a baionetta consente una sostituzione rapida e sicura, adattandosi alle esigenze più evolute degli installatori. La presenza di indicatori di posizione e le specifiche tecniche superiori, come la pressione massima di 16 bar, forniscono un controllo preciso per tutte le applicazioni termoidrauliche.
Il dispositivo supporta il passaggio di acqua e miscele glicolate fino al 50%, mantenendo prestazioni affidabili anche nei sistemi più complessi.
La configurazione a tre vie semplifica la commutazione tra fonte di calore e circuito di utilizzo, risparmiando tempo prezioso in fase di installazione e manutenzione.
- ★ Corpo valvola a sfera 3 vie per deviare e commutare i flussi nei circuiti idraulici di impianti ACS e riscaldamento.
- ★ Installazione pratica grazie all'attacco rapido a baionetta e doppio O-ring di tenuta, montaggio senza attrezzi.
- ★ Costruzione in ottone cromato con sede in PTFE e tenute in EPDM, resistente alla corrosione e a temperature elevate.
- ★ Compatibilità con acqua e soluzioni glicolate fino al 50%, ideale per applicazioni con pompe di calore e impianti radianti.
- ★ Affidabilità tecnica certificata da pressione di esercizio 16 bar e minima manutenzione nel tempo.
