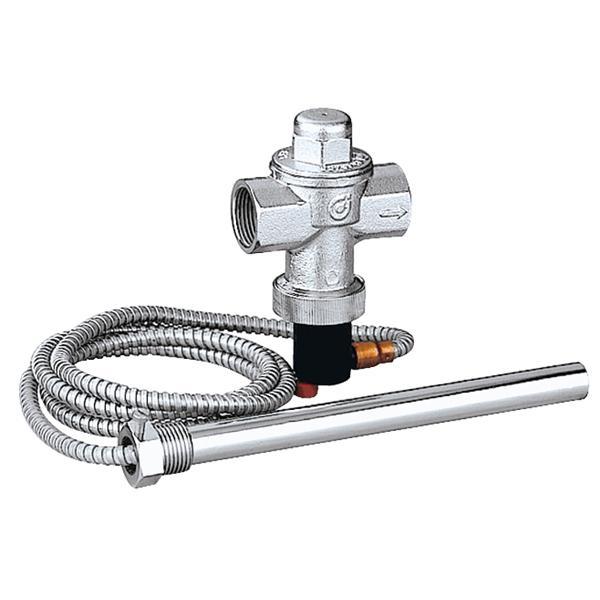

Valvola di scarico di sicurezza termica Caleffi 543513

Valvola di scarico di sicurezza termica Caleffi 543513

Le valvole di scarico di sicurezza termica sono costruite da Caleffi S.p.A. nel rispetto dei requisiti essenziali di sicurezza dettati dalla direttiva 97/23/CE del Parlamento Europeo e del Consiglio dell'Unione Europea, per il riavvicinamento degli stati membri in materia di attrezzature a pressione.

Funzione

La valvola di scarico di sicurezza termica è un dispositivo limitatore della temperatura dell’acqua nei generatori policombustibili o a combustibile solido non polverizzato provvisti di bollitore incorporato o di scambiatore di emergenza (per il raffreddamento immediato). Al raggiungimento della temperatura di taratura la valvola inizia a scaricare la quantità di acqua necessaria a mantenere la temperatura del generatore entro i limiti di sicurezza. Il suo utilizzo è previsto dalla normativa INAIL raccolta “R” - ed. 2009: cap. R.3.C., paragrafo 1, punto 1.4 cap. R.3.C., paragrafo 2, punto 2.1, lettera i2 cap. R.3.C., paragrafo 3, punto 3.1, lettera i e punto 3.3 La valvola è conforme alla EN 14597, può essere abbinata a generatori a combustibile solido non polverizzato di potenza inferiore a 100 kW, secondo le disposizioni impiantistiche delle norme EN 12828, UNI 10412-2 e EN 303-5.

Caratteristiche tecniche:

• Valvola di scarico di sicurezza termica, con sensore a doppia sicurezza, per generatori a combustibile solido.
• Pmax d’esercizio: 10 bar.
• Campo di temperatura: 5–110°C.
• Temperatura di taratura 98 °C (0/-4 °C).
• Portata di scarico con  Δp di 1 bar e T=110 °C: 3000 l/h.
• Lunghezza del capillare: 1300 mm.
• Certificata a norma EN 14597.
