Serranda tagliafuoco rettangolare 600x300 mm attuatore H2 EI120S Systemair FDS 3G 600x300 H2 164067
SYSTEMAIR
€ 240,44
IVA incl.
Serranda tagliafuoco rettangolare 600x300 mm attuatore H2 EI120S Systemair FDS 3G 600x300 H2 164067

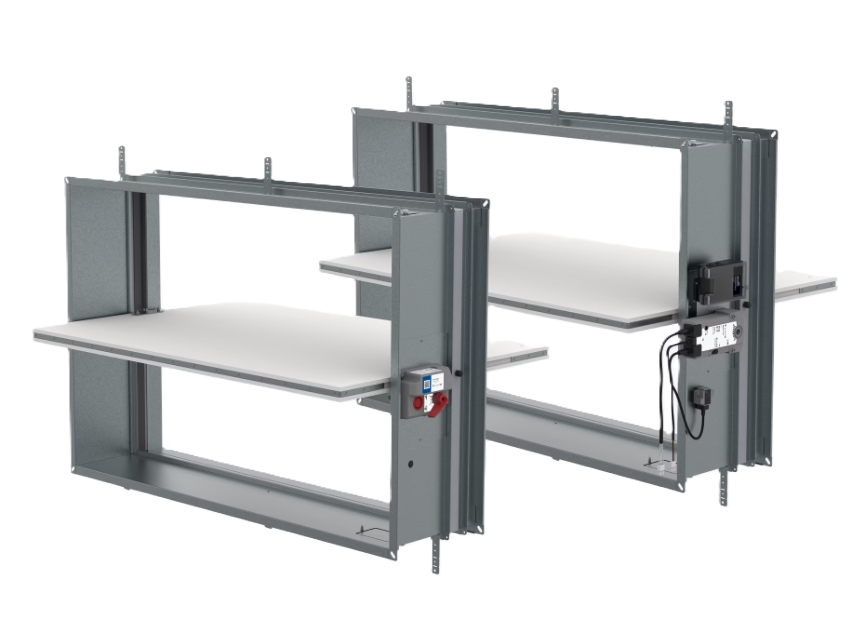

La serranda tagliafuoco Systemair FDS-3G-600x300-H2 è progettata per la compartimentazione antincendio dei sistemi di ventilazione, impedendo il passaggio di fumi, gas caldi e fiamme tra locali adiacenti.
La struttura rettangolare da 600×300 mm e la pala in calcio silicato garantiscono elevata resistenza meccanica e stabilità termica, mentre il corpo in acciaio zincato assicura lunga durata e protezione dalla corrosione.
La versione H2 integra un meccanismo a riarmo manuale con due microswitch NO/NC, idonei per la segnalazione remota di apertura/chiusura. La chiusura della serranda avviene automaticamente tramite fusibile termico a 74°C o per impulso elettrico.
Il prodotto è certificato fino a EI120S secondo le normative EN 15650, EN 1366-2 ed EN 13501-3.
Caratteristiche principali:
- Serranda tagliafuoco certificata EI120S
- Formato rettangolare 600×300 mm
- Meccanismo H2 con riarmo manuale e 2 microswitch
- Chiusura automatica tramite fusibile 74°C
- Classe di tenuta aria 2C (pala) / C (cassa) EN 1751
- Due aperture di ispezione
- Installabile in pareti e solai rigidi, sistemi a secco, soft, Hilti e multistrato
- Dichiarazione Ambientale EPD Verified secondo ISO 14025 – EN 15804
Caratteristiche tecniche:
- Marca: Systemair
- Modello: FDS-3G-600x300-H2
- Codice articolo: 164067
- Dimensioni nominali: 600 × 300 mm
- Sezione netta: 0,132 m²
- Portata aria (pag. 2): 1.188 / 5.346 / 6.534 m³/h
- Velocità aria: 2 / 9 / 11 m/s
- Perdita di carico: 1 / 22 / 34 Pa
- Livello potenza sonora: 8 / 51 / 57 dB(A)
-
Prestazioni acustiche (pag. 3):
- Lw totale: 42 dB
- LwA: 36 dB(A)
- Bande 63–8.000 Hz: 39 / 37 / 35 / 33 / 30 / 27 / 25 / 26 dB
- Peso: 10,1 kg (pag. 4)
- Classe antincendio: EI60S / EI90S / EI120S
-
Attuatore H2:
- 2 microinterruttori NO/NC
- Compatibile 230V AC o 24V AC/DC
-
Materiali:
- Cassa: acciaio zincato
- Pala: calcio silicato (senza amianto)
- Guarnizioni: gomma + guarnizione intumescente
-
Installazioni certificate (pag. 2):
- Umido (calcestruzzo/gesso)
- Secco (cartongesso + lana minerale)
- Soft (lana minerale)
- Hilti
- SU/FU EI90S – 2 strati lana minerale
- SU/FU EI60S – 1 strato lana minerale
- Installazione multipla FDS-EI90S
-
Accessori (pag. 5):
- FCS-600x300
- CBS-FD-600x300
- IPOS-FD-600x300
- SSAS-600x300
- AM-FD-H0-S44
- DES-FD-600x300
- IKOWS-FD-600x300
Questa serranda tagliafuoco rettangolare per canali aeraulici da 600x300 mm rappresenta una soluzione di alto livello per la sicurezza antincendio nei sistemi di ventilazione di edifici civili e industriali. La struttura con cassa in acciaio zincato e pala in calcio silicato, unita a guarnizioni intumescenti, offre resistenza al fuoco fino a EI120 e impedisce efficacemente la propagazione di fumo e gas, garantendo la compartimentazione e la sicurezza delle vie d'esodo.
Il meccanismo H2 a riarmo manuale con commutatori consente un controllo affidabile, mentre le aperture di ispezione integrate semplificano le operazioni di manutenzione. Il prodotto è progettato per una vasta gamma di installazioni, supportando sia pareti rigide sia flessibili, con modalità a secco o umido. Grazie alla classe di tenuta C dell’involucro e alla costruzione conforme alle norme europee EN 15650 e EN 1366-2, è la scelta ideale per impianti aeraulici che richiedono elevate prestazioni di compartimentazione.
La soluzione Systemair unisce sostenibilità ambientale certificata EPD, robustezza costruttiva e facilità di installazione. Integrando accessori opzionali, permette una perfetta personalizzazione in base alle necessità dell’impianto.
- ★ Protezione compartimenti antincendio La serranda consente la compartimentazione dei canali, prevenendo la diffusione di fuoco, fumo e gas tossici in caso di incendio
- Certificazione EI120 Certificata EN 15650 ed EN 1366-2, assicura resistenza al fuoco fino a 120 minuti garantendo un tempo maggiore per l’evacuazione
- Costruzione robusta Realizzata in acciaio zincato con pala in calcio silicato esente amianto, dotata di guarnizioni intumescenti per sicurezza massima
- Controllo attuatore H2 Riarmo manuale con due commutatori di fine corsa, facile ispezione grazie alle due aperture previste per una manutenzione rapida
- Installazione versatile Compatibile con fissaggio a umido o a secco in pareti rigide o flessibili, permette diversi metodi di montaggio per ogni esigenza impiantistica
