Serranda tagliafuoco rettangolare alta tenuta 1200x700 Systemair 164292
SYSTEMAIR
€ 492,87
IVA incl.

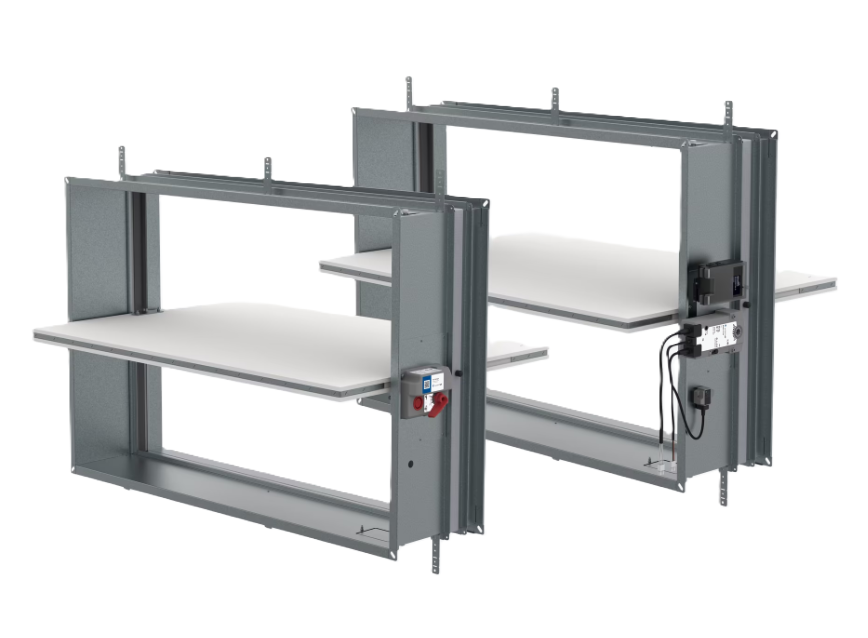

Serranda tagliafuoco rettangolare 1200x700 mm attuatore H2 EI120S Systemair FDS 3G 1200x700 H2 164292
La serranda tagliafuoco Systemair FDS-3G-1200x700-H2 è progettata per la compartimentazione dei canali di ventilazione in ambienti civili, commerciali e industriali, impedendo la propagazione di fumo, gas tossici e fiamme.
La grande sezione 1200×700 mm consente l’utilizzo in canalizzazioni HVAC di medie e grandi dimensioni. La serranda è certificata fino a EI120S secondo le normative EN 15650, EN 1366-2 ed EN 13501-3.
Il meccanismo H2 integra un sistema a riarmo manuale e due microinterruttori NO/NC, che permettono la segnalazione remota delle posizioni di apertura/chiusura. La chiusura avviene tramite fusibile termico a 74°C oppure mediante impulso elettrico.
La pala in calcio silicato senza amianto e la cassa in acciaio zincato assicurano resistenza meccanica, stabilità termica e lunga durata.
Caratteristiche principali:
- Serranda tagliafuoco rettangolare certificata EI120S
- Dimensioni nominali 1200×700 mm per grandi sezioni
- Attuatore H2 con riarmo manuale + 2 microswitch
- Chiusura automatica tramite termofusibile 74°C
- Classe di tenuta aria 2C (pala) / C (cassa) EN 1751
- Due aperture di ispezione integrate
- Ampia gamma di installazioni certificate (umido, secco, soft, Hilti, multistrato)
- Dichiarazione Ambientale EPD Verified
Caratteristiche tecniche:
- Marca: Systemair
- Modello: FDS-3G-1200x700-H2
- Codice articolo: 164292
- Dimensioni nominali: 1200 × 700 mm
- Sezione netta: 0,84 m²
- Portata aria (pag. 2): 7.562 / 32.076 / 39.196 m³/h
- Velocità aria: 2 / 9 / 11 m/s
- Perdita di carico: 1 / 19 / 28 Pa
- Livello potenza sonora: 19 / 53 / 59 dB(A)
-
Prestazioni acustiche (pag. 3):
- Lw totale: 47 dB
- LwA: 41 dB(A)
- Bande 63–8.000 Hz: 45 / 43 / 41 / 38 / 35 / 32 / 30 / 28 dB
- Peso: 27,8 kg (pag. 4)
- Classe antincendio: EI60S / EI90S / EI120S
-
Attuatore H2:
- Riarmo manuale
- Due microinterruttori NO/NC
- Compatibile 230V AC o 24V AC/DC
-
Materiali:
- Cassa: acciaio zincato
- Pala: calcio silicato
- Guarnizioni: gomma + intumescente
-
Installazioni certificate (pag. 2):
- Pareti e solai rigidi (umido)
- Sistemi a secco in cartongesso + lana minerale
- Sistemi soft in lana minerale
- Sistemi Hilti
- SU/FU EI90S (2 strati lana minerale)
- SU/FU EI60S (1 strato lana minerale)
- Installazione multipla FDS-EI90S
-
Accessori (pag. 5):
- FCS-1200x700
- CBS-FD-1200x700
- IPOS-FD-1200x700
- SSAS-1200x700
- AM-FD-H0-S44
- DES-FD-1200x700
- IKOWS-FD-1200x700
Questa serranda tagliafuoco rettangolare è un componente essenziale per la compartimentazione degli impianti di ventilazione in ambito industriale e terziario. Grazie alle sue dimensioni di 1200x700 mm e alla struttura robusta in acciaio zincato, offre una protezione affidabile contro la propagazione di fiamme, calore e fumo, favorendo l’evacuazione sicura degli occupanti in caso di incendio.
Il meccanismo H2 prevede un riarmo manuale con doppio commutatore di inizio e fine corsa, fornendo controllo e monitoraggio precisi. Ogni pala viene attivata e chiusa termicamente grazie al fusibile a 74°C. Con una classe di tenuta 3C secondo DIN EN 1751, garantisce la massima tenuta dell’aria migliorando le prestazioni energetiche e il comfort ambientale dell’edificio.
Il prodotto è conforme alle normative EN 15650, EN 1366-2, EN 13501-3, corredato da certificazioni EPD e dichiarazione di prestazione. L’installazione è agevolata da accessori dedicati e dalla struttura ottimizzata per ridurre le perdite di carico e la rumorosità. La soluzione proposta è ideale per impianti soggetti a strette prescrizioni di sicurezza antincendio e sostenibilità ambientale.
- ★ Protezione compartimentale Blocca la diffusione di fuoco, fumo e gas tossici in impianti aeraulici, ottimale per la sicurezza degli edifici
- Classe di tenuta 3C Garantisce eccellente isolamento e sigillatura, contribuendo a mantenere la compartimentazione anche in condizioni critiche
- Installazione versatile Compatibile con strutture a secco, umido e combinato, facile da montare in pareti e soffitti rigidi e flessibili
- Certificazioni europee Progettata, testata e certificata secondo EN 15650, EN 1366-2 e EN 13501-3, conforme ai più alti standard tecnici
- Materiali resistenti al fuoco Acciaio zincato e calcio silicato privi di amianto, garantiscono lunga durata e massima sicurezza
