Scheda controllo ventilatore 4 velocita 230V Daikin EKPCB4S
La scheda elettronica Daikin EKPCB4S è un modulo di controllo ventilatore a velocità fisse, installabile a bordo macchina per applicazioni HVAC. È progettata per la gestione del motore DC inverter tramite termostati ambiente a 3 o 4 velocità e comandi elettromeccanici commerciali. Il dispositivo integra uscita a 230 V per il pilotaggio di elettrovalvole estiva e invernale e consente la gestione della sonda acqua per il controllo delle soglie di temperatura in riscaldamento e raffrescamento.
Caratteristiche principali:
- Controllo ventilatore a 4 velocità fisse
- Compatibile con termostati a 3 o 4 velocità
- Uscita 230 V per elettrovalvola acqua
- Gestione sonda temperatura acqua 10 kΩ
- Selettore riscaldamento/raffrescamento EST INV
- Collegamento parallelo di più schede su unico termostato
- Segnalazione stato tramite LED
Caratteristiche tecniche:
- Alimentazione: 230 V AC 50 Hz
-
Velocità ventilatore:
- V1 massima 1400 rpm
- V2 media 1100 rpm
- V3 minima 680 rpm
- V4 supersilent 400 rpm

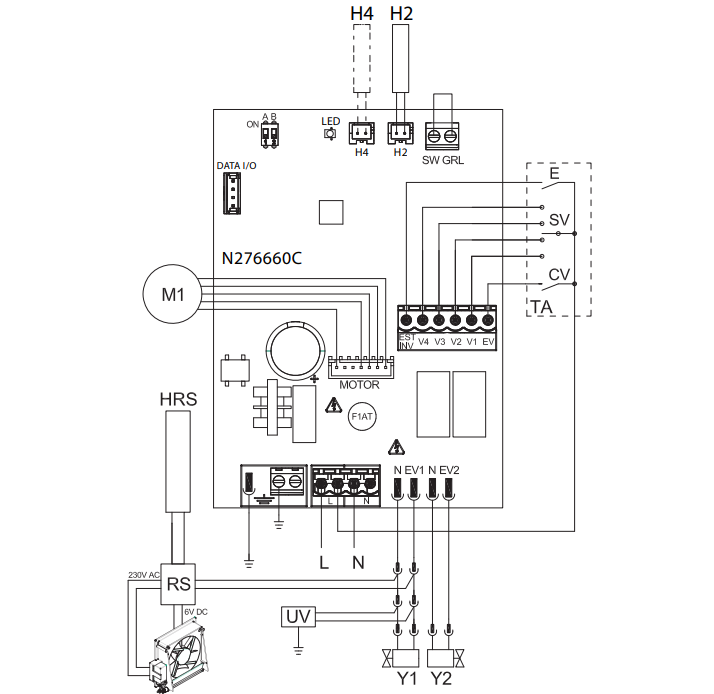

- Uscita elettrovalvola Y1: 230 V AC 50 Hz 1A
- Uscita Y2 full flat: 230 V AC 50 Hz 1A
- Ingresso consenso termostato CV ON OFF
- Ingresso sicurezza griglia S1
- Ingresso EST INV selezione estate inverno
- Sonda acqua H2: 10 kΩ
- Motore: DC inverter M1
- Montaggio: a bordo macchina
Questa scheda elettronica rappresenta la soluzione ideale per la gestione del motore ventilatore su sistemi di riscaldamento e raffreddamento, consentendo il controllo preciso di quattro diverse velocità di rotazione. È idonea sia per impianti con termostato a bordo che per sistemi dove è previsto un comando remoto, garantendo così massima versatilità d’impiego.
La presenza di un’uscita a 230V per il comando delle elettrovalvole e la possibilità di collegare sonde per la gestione della temperatura acqua rendono questa scheda perfetta per adattarsi sia ad applicazioni residenziali, dove è richiesta elevate silenziosità, che commerciali, dove la resa termica è prioritaria. Il sistema di segnalazione LED, integrato sulla scheda, consente una diagnostica immediata di stato, errori o manutenzioni come la pulizia del filtro.

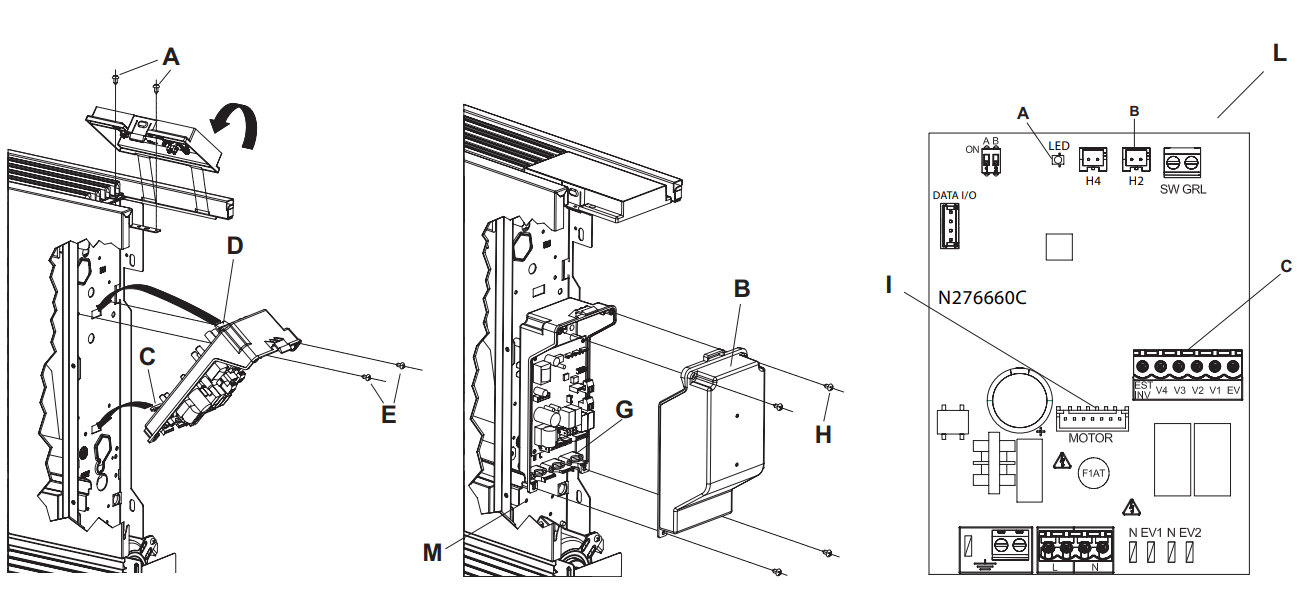

La semplicità di installazione è garantita dalla modularità costruttiva e dalle chiare opzioni di collegamento. La scheda può essere installata rapidamente sul lato macchina e offre sicurezza grazie ai circuiti di protezione dedicati.
- ★ Utilizzo Consente la gestione motore ventilatore a velocità fisse in impianti di climatizzazione e riscaldamento
- ★ Vantaggi Compatibile con la maggior parte dei termostati e comandi commerciali, assicura ampia flessibilità in ogni installazione
- ★ Caratteristiche principali Uscita 230V per comando elettrovalvola, gestione di quattro velocità (max, media, minima, supersilent)
- Segnalazioni LED Diagnostica completa tramite lampeggi per anomalie motore, sonda acqua o fasi di pulizia filtro
- Installazione facilitata Fissaggio diretto su macchina, cablaggio semplificato e protezione elettrica inclusa per maggiore sicurezza
