Raccordo Curvo Doppio Compressione O-Ring Gas Ottone 12x12 Tiemme 1353 1350024
TIEMME
€ 4,54 IVA incl.
Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€

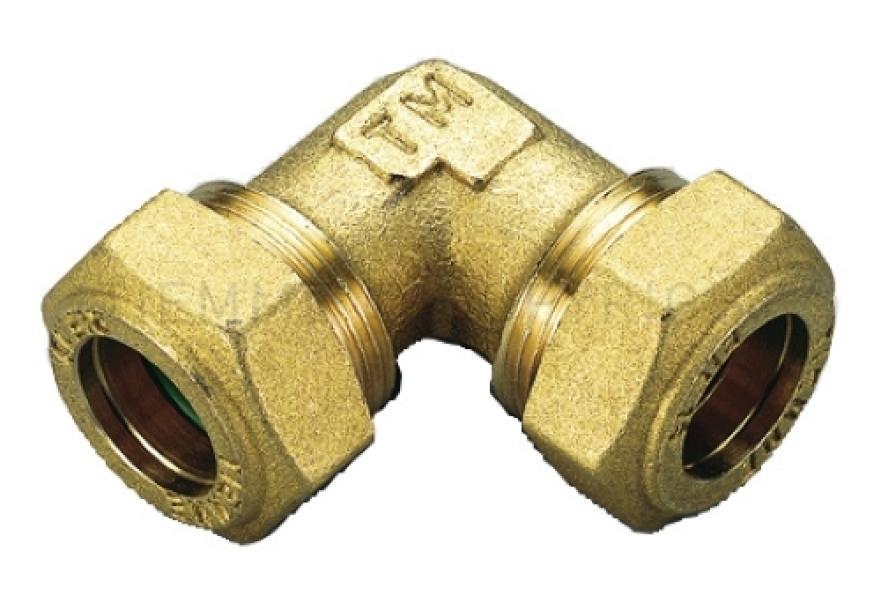

Raccordo Curvo Doppio Compressione O-Ring Gas Ottone 12x12 Tiemme 1350024
Il raccordo curvo doppio serie 1353 di Tiemme è un raccordo a compressione con tenuta o-ring in gomma nitrilica HNBR (gialla), realizzato interamente in ottone CW617N. Progettato per impianti di adduzione gas domestica (metano e GPL) e per reti idriche con tubo in rame, consente la deviazione a 90° con due attacchi a compressione uguali da 12 mm. L'o-ring giallo in HNBR certifica la compatibilita' con il gas. Adatto anche per acqua calda e fredda per uso civile e industriale, oli e grassi minerali, kerosene, ozono, vapore e acidi o basi diluiti.
Caratteristiche principali:
- Raccordo curvo 90° con due attacchi a compressione per tubo rame 12 mm
- Tenuta garantita da o-ring in gomma nitrilica HNBR gialla certificata gas
- Corpo, dado e ogiva in ottone CW617N (EN12165/EN12164)
- Idoneo per impianti gas domestici (metano/GPL), acqua calda e fredda, oli e fluidi compatibili
- Pressione max gas: 0-5 bar (MOP5); altri utilizzi: 16 bar
- Certificazioni internazionali: PC, TSU, AR, ICIM, DVGW
Caratteristiche tecniche:
- Codice articolo: 1350024
- Art. di riferimento: 1353

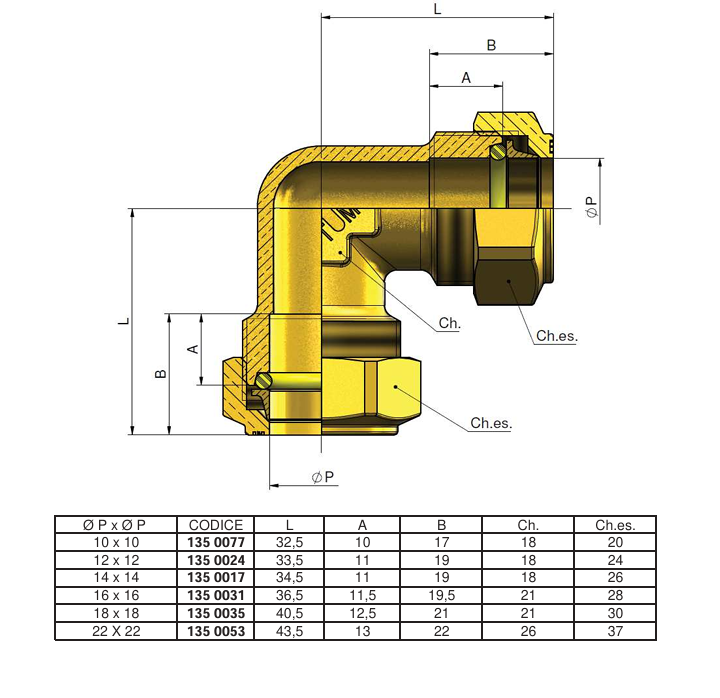

- Dimensione: 12 x 12 mm
- Attacchi a compressione: ØP 12 mm (due vie a 90°)
- Lunghezza totale (L): 33,5 mm
- Quota A: 11 mm
- Quota B: 19 mm
- Chiave (Ch.): 18 mm
- Chiave esagonale (Ch.es.): 24 mm
- Filettatura dado: M21 x 1,5
- Numero giri serraggio dado: 1+1/4
- Temperatura max di esercizio: 150°C
- Temperatura min di esercizio: -25°C
- Pressione max gas (MOP5): 0-5 bar
- Pressione max altri utilizzi: 16 bar
- Filettature: femmina Rp cilindrica / maschio R conico (ISO 7 / EN 10226)
- Corpo: Ottone CW617N – EN12165
- Dado: Ottone CW617N – EN12164
- Ogiva: Ottone CW617N – EN12165
- O-ring: Gomma nitrilica HNBR (giallo)
Modalita' d'uso: Tagliare il tubo rame perpendicolarmente senza bave con strumenti idonei. Sbavare e pulire l'estremita'. Per tubo in rame ricotto utilizzare la bussola di rinforzo Art. 1116. Infilare sul tubo dado, ogiva e o-ring (lubrificato con olio o grasso compatibile con gas metano e GPL). Inserire il tubo nel raccordo, avvitare il dado a mano e serrare con chiave di 1+1/4 giri per tubo 12 mm.
Il raccordo curvo doppio a compressione TIEMME con tenuta O-ring è la soluzione ideale per la realizzazione di giunzioni su tubazioni in rame negli impianti di adduzione gas e reti idrauliche. Pensato per garantire la massima sicurezza, il raccordo offre una perfetta tenuta grazie all'O-ring in gomma nitrilica HNBR, assicurando prestazioni costanti nel tempo e una posa affidabile anche in condizioni di esercizio difficili.
Realizzato in ottone CW617N, questo componente garantisce una resistenza eccellente alla corrosione e agli agenti chimici, mantenendo integrità strutturale dalla temperatura minima di -25°C fino ai 150°C e fino a 5 bar di pressione per gas. La facilità di installazione è ulteriormente supportata dalla presenza delle ogive lubrificabili e dall’adozione di filettature standard (Rp cilindrica e R conica), che facilitano la compatibilità con la maggior parte delle configurazioni impiantistiche.
L’ampia versatilità di utilizzo lo rende adatto sia per gas che per acqua, oli minerali e altri fluidi, conformemente alle normative di settore. I controlli di qualità TIEMME e le certificazioni a livello europeo completano un profilo tecnico-professionale, offrendo sicurezza e durata negli impianti domestici e industriali.
- ★ Utilizzo specifico: idoneo per collegare tubi in rame in impianti gas metano o GPL e acqua fredda/calda, sia in ambito civile che industriale
- ★ Vantaggio pratico: tenuta affidabile nel tempo grazie alla guarnizione O-ring in HNBR, ridotto rischio di perdite e manutenzione minima
- Caratteristiche principali: materiale in ottone CW617N, alta resistenza alla corrosione, range temperatura -25°C 150°C, pressione fino a 5 bar per gas
- Normative e Compatibilità: conforme EN12165 EN12164, utilizzabile per acqua, gas, oli e vapori; filettature femmina Rp cilindrica e maschio R conico
- Facilità di installazione: montaggio rapido con taglio e pulizia del tubo facilitati, serraggio controllato tramite tabella dedicata, nessun attrezzo speciale richiesto
