Interruttore differenziale magnetotermico 4.5kA 2 poli 20A 30mA ABB DS202CRLC20AC30
ABB
€ 34,34
IVA incl.

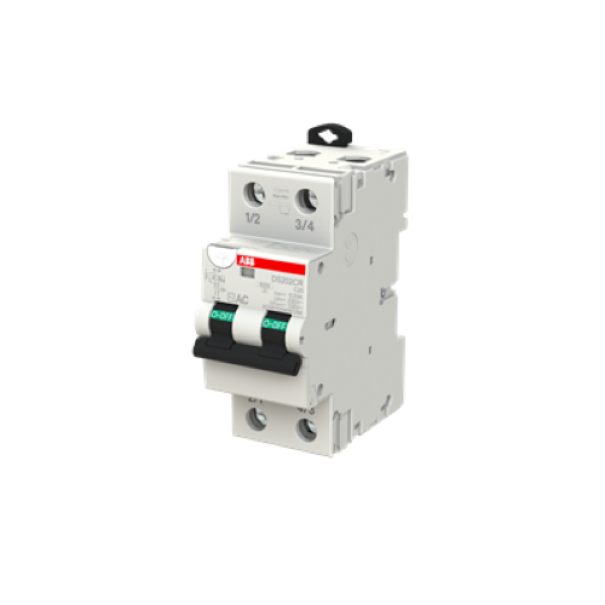

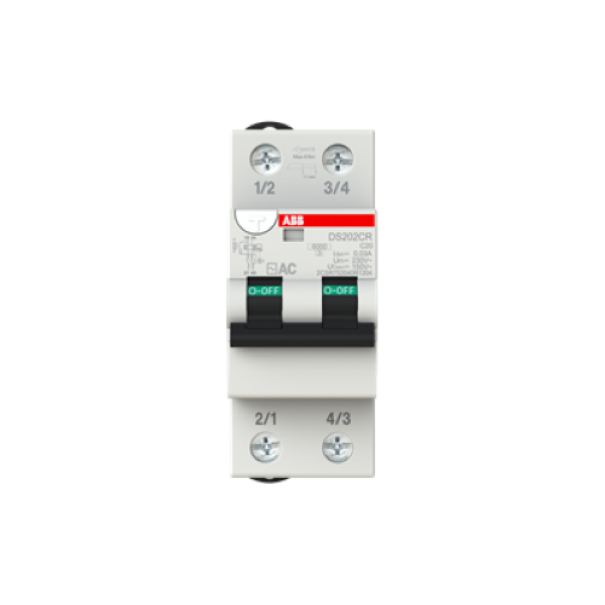

Interruttore magnetotermico differenziale 2 poli 20A curva C 30mA tipo AC ABB DS202CR C20 AC30
L’interruttore magnetotermico differenziale ABB DS202CR C20 AC30 è un dispositivo a 2 poli che combina la protezione contro sovraccarichi, cortocircuiti e correnti di dispersione verso terra in un unico modulo compatto da due moduli DIN. Ideale per circuiti monofase civili e industriali, assicura un’elevata affidabilità di intervento immediato e una protezione efficace contro i contatti diretti e indiretti.
Caratteristiche principali
- Interruttore differenziale magnetotermico di tipo AC
- 2 poli con indicatore di guasto a bandierina blu
- Protezione da sovraccarico, cortocircuito e dispersione verso terra
- Montaggio su guida DIN standard
- Conformità alle norme IEC/EN 61009-1 e IEC/EN 61009-2-1
- Elevata resistenza meccanica e durata elettrica
- Idoneo per installazioni civili e terziarie
Caratteristiche tecniche
- Corrente nominale: 20 A
- Curva d’intervento: C
- Corrente differenziale nominale: 30 mA
- Tipo di corrente residua: AC
- Tensione nominale di funzionamento: 230 V
- Potere di interruzione nominale: 6 kA
- Potere di cortocircuito estremo: 10 kA
- Frequenza nominale: 50 Hz
- Numero di poli: 2P
- Grado di protezione: IP20
- Temperatura ambiente: da -5 °C a +55 °C
- Sezione cavi: rigido 1–35 mm² / flessibile 1–25 mm²
- Coppia di serraggio: 4 N·m
- Dimensioni: 36 × 86 × 72 mm
- Peso netto: 0,22 kg
- Montaggio: guida DIN
- Classe limitazione energia: 3
- Durata meccanica: 20.000 operazioni
Questo dispositivo, dedicato alla protezione avanzata delle linee elettriche monofase, offre la duplice funzione di interruttore differenziale e magnetotermico. Ideale per la sicurezza domestica e applicazioni civili, previene danni da sovraccarico, cortocircuito e dispersione di corrente verso terra, riducendo al minimo il rischio di incidenti elettrici.
La struttura compatta su 2 moduli e la facilità di fissaggio su guida DIN rendono l’installazione estremamente pratica. Grazie a una resistenza meccanica di 20000 operazioni e a un grado di protezione IP20, si distingue per la durata operativa nel tempo. Fornisce massima efficienza con curve di intervento C, corrente nominale 20A e sensibilità differenziale 30mA, adatta per la maggior parte delle applicazioni residenziali e terziarie.
L’indicatore visivo permette un monitoraggio immediato dello stato. La compatibilità con entrambe le tipologie di terminali (rigido o flessibile) ne amplia la versatilità.
I dispositivi ABB rappresentano una soluzione affidabile per la protezione elettrica, assicurando qualità costruttiva, conformità normativa e tecnologie di ultima generazione.
- ★ Protezione circuiti monofase: adatto per la salvaguardia di impianti residenziali e terziari contro sovraccarichi, cortocircuiti e dispersioni di corrente
- ★ Funzione combinata: integra interruttore magnetotermico e differenziale in un solo dispositivo, ottimizzando spazio e sicurezza
- Affidabilità ABB: dispositivo dotato di certificazioni internazionali, resistenza meccanica fino a 20000 cicli, grado di protezione IP20
- Installazione rapida: montaggio su guida DIN, compatibilità con cavi rigidi fino a 35 mm² e flessibili fino a 25 mm²
- Segnalazione visiva: flag blu per rapida identificazione dell’intervento e versatilità nella posizione di montaggio
