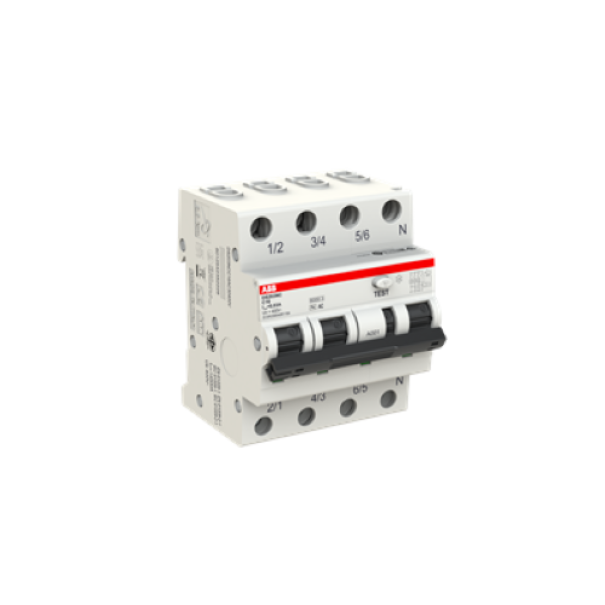

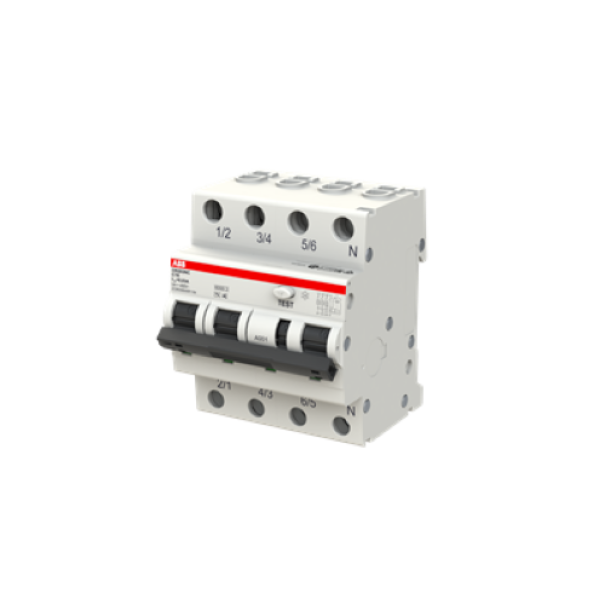

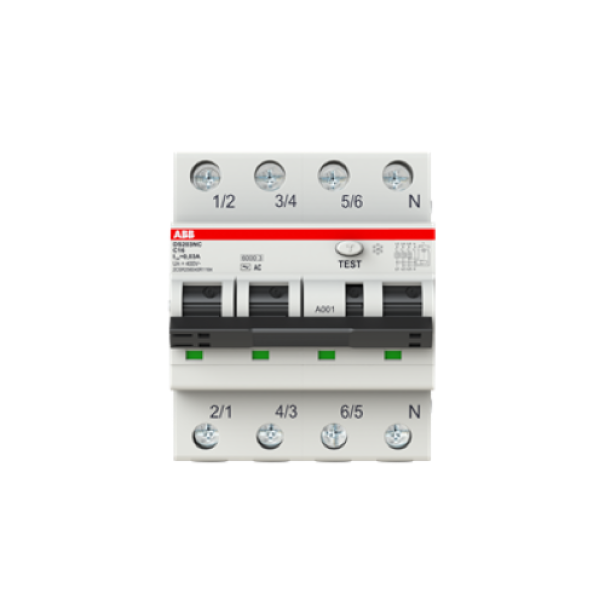

Interruttore differenziale magnetotermico 3P+N 16A curva C tipo AC 30mA ABB DS203NC C16 AC30 DS3NC16AC30
ABB
€ 166,20
IVA incl.
Interruttore differenziale magnetotermico 3P+N 16A curva C tipo AC 30mA ABB DS203NC C16 AC30 DS3NC16AC30
L’interruttore differenziale magnetotermico ABB DS203NC C16 AC30 DS3NC16AC30 è un dispositivo modulare 3P+N che combina la protezione differenziale e magnetotermica in un unico corpo compatto da quattro moduli DIN. Progettato per garantire la massima sicurezza contro sovraccarichi, cortocircuiti e dispersioni a terra, offre una protezione completa di persone e impianti.
Caratteristiche principali
- Interruttore differenziale magnetotermico 3P+N
- Corrente nominale 16 A – curva C – tipo AC – 30 mA
- Tensione nominale 415 V AC
- Protezione da cortocircuiti, sovraccarichi e correnti di dispersione
- Capacità di interruzione 10 kA (Icu)
- Protezione IP2X per installazioni interne
- Conforme alle norme IEC/EN 61009-1 e 61009-2-1
- Installazione su guida DIN, larghezza 4 moduli
- Alta resistenza meccanica e durata elettrica elevata
Caratteristiche tecniche
- Modello: DS203NC C16 AC30
- Codice: DS3NC16AC30
- Codice produttore: 2CSR256040R1164
- EAN: 8012542352228
- Corrente nominale (In): 16 A
- Tipo di intervento: Curva C
- Tipo differenziale: AC
- Corrente differenziale nominale (IΔn): 30 mA
- Numero poli: 3P+N
- Capacità di interruzione (Icu): 10 kA
- Capacità di servizio (Ics): 6 kA
- Tensione nominale di esercizio (Ue): 415 V AC
- Tensione d’isolamento (Ui): 500 V
- Tensione d’impulso (Uimp): 4 kV
- Frequenza: 50/60 Hz
- Coppia di serraggio: 2,5 N·m
- Grado di protezione: IP2X
- Categoria di sovratensione: III
- Durata elettrica: 10.000 cicli
- Durata meccanica: 20.000 cicli
- Sezione collegamento: rigido/fessibile 1–25 mm²
- Temperatura d’esercizio: –25 ÷ +55 °C
- Dimensioni: L 71 mm × P 69 mm × H 85 mm
- Larghezza modulare: 4 moduli DIN
- Peso netto: 480 g
- Materiale conforme RoHS e REACH
- Accessori compatibili: moduli ausiliari S2C-H6R, S2C-S/H6R, S2C-OVP1
La protezione integrata dei circuiti elettrici è un elemento fondamentale di sicurezza in ogni impianto moderno; questo dispositivo differenziale magnetotermico 3P N 16A 30mA offre una copertura completa contro guasti da sovraccarico, cortocircuito e dispersione verso terra, adattandosi efficacemente a contesti sia civili che industriali.
Certificato secondo le normative IEC/EN 61009, garantisce sia sistemi a bassa tensione sicuri sia la protezione delle persone contro i rischi derivanti da contatti indiretti. L’ottima durata operativa (fino a 20.000 cicli meccanici e 10.000 elettrici) e la topologia a quattro moduli agevolano l’integrazione nei quadri standard, ottimizzando spazio e affidabilità.
Sviluppato dal brand ABB, sinonimo di sicurezza ed efficienza nei prodotti elettrici, il modulo differenziale magnetotermico utilizza materiali selezionati per la sostenibilità ambientale del packaging e dell’intero ciclo di vita. Ideale sia per installatori che per progettisti alla ricerca di soluzioni che rispettano le normative e le aspettative in termini di protezione e continuità di servizio.
- ★ Protezione integrata: protegge linee elettriche da sovraccarico, cortocircuito e dispersioni di corrente, ideale per impianti civili e industriali.
- ★ Affidabilità testata per 20.000 cicli meccanici e 10.000 elettrici, garantendo lunga durata e sicurezza stabile nel tempo.
- ★ Performance potere di interruzione 6kA, corrente nominale 16A, curva C, 3 poli neutro per una protezione completa di tutto l’impianto.
- ★ Facilità d’installazione: modulare, larghezza 4 moduli, connessione tramite morsetti robusti e installazione su guida DIN.
- ★ Sicurezza certificata: conforme alle direttive IEC/EN 61009-1, IP2X, funzionamento tra -25°C e 55°C, ideale per ogni ambiente.
