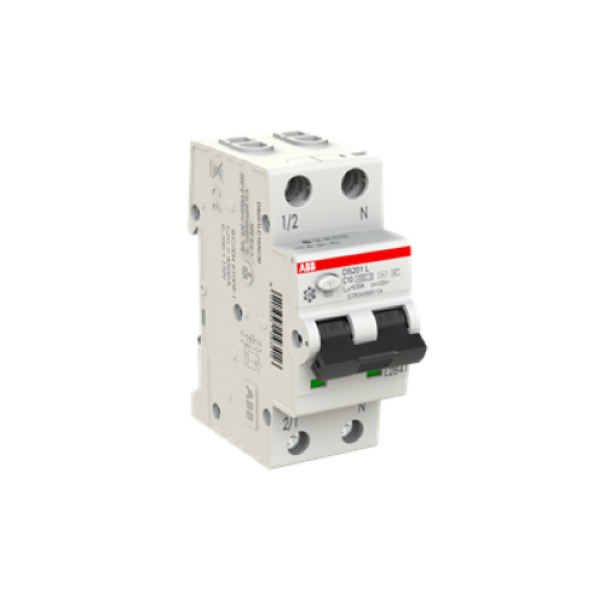

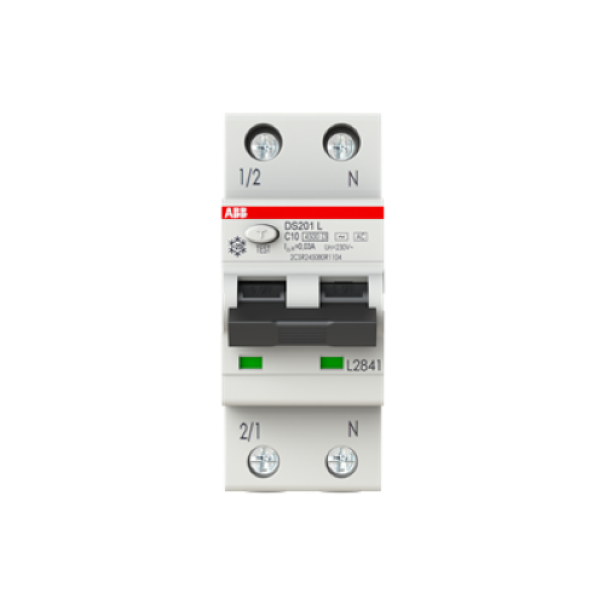

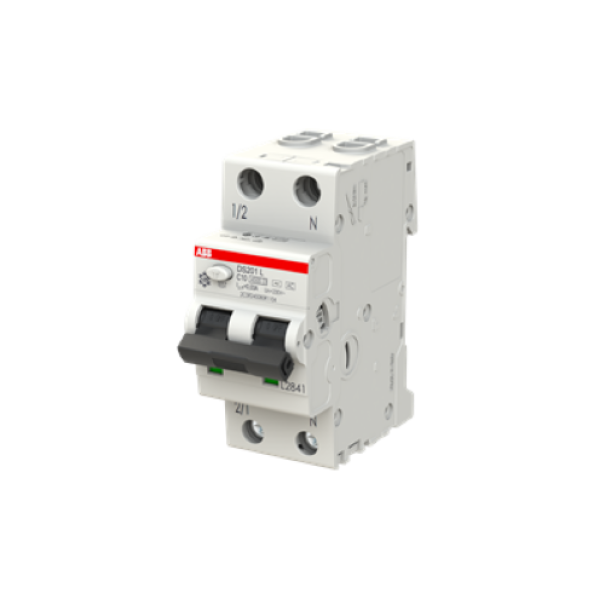

Magnetotermico Differenziale 1P+N 4,5kA 10A Tipo AC 30mA ABB DS201LC10AC30
ABB
€ 47,42 IVA incl.
Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€
Magnetotermico Differenziale 1P+N 4,5kA 10A Tipo AC 30mA ABB DS201LC10AC30
L'interruttore magnetotermico differenziale ABB DS201LC10AC30 combina in un unico apparecchio la protezione contro sovraccarichi e cortocircuiti e la protezione differenziale contro le correnti di guasto verso terra. Con corrente nominale di 10 A, curva di intervento C, caratteristica operativa istantanea e sensibilità differenziale da 30 mA di Tipo AC, è indicato per la protezione dei circuiti monofase in ambiente residenziale e commerciale. La configurazione compatta 1P+N occupa 2 moduli DIN e l'indicazione di stato dei contatti Rosso ON / Verde OFF facilita la verifica visiva dell'apparecchio.
Caratteristiche principali:
- Doppia protezione magnetotermica e differenziale in un solo apparecchio
- Sensibilità differenziale 30 mA di Tipo AC contro i contatti indiretti
- Configurazione 1P+N compatta su 2 moduli DIN
- Curva di intervento C con caratteristica operativa istantanea
- Indicazione posizione contatti Rosso ON / Verde OFF
- Applicazioni residenziali e commerciali
- Conforme alle norme IEC/EN 61009-1 e IEC/EN 61009-2-1
Caratteristiche tecniche:
- Marca: ABB
- Serie: DS201 L
- Codice articolo: DS201LC10AC30
- Codice ordine: 2CSR245080R1104
- EAN: 8012542043416
- Corrente nominale (In): 10 A
- Curva di intervento: C
- Caratteristica operativa: Istantaneo
- Sensibilità differenziale: 30 mA
- Tipo differenziale: AC
- Numero di poli: 1P+N
- Tensione nominale di funzionamento: 240 V
- Frequenza nominale: 50/60 Hz
- Potere di cortocircuito nominale (Icn): 4,5 kA
- Potere di cortocircuito estremo (Icu): 6 kA
- Corrente di cortocircuito condizionale (Inc): 6 kA
- Perdita di potenza totale: 2,3 W
- Grado di protezione: IP20/IP40
- Temperatura di funzionamento: -25 … 55 °C
- Capacità di connessione: 0,75 … 25 mm² (rigido), 0,75 … 16 mm² (flessibile)
- Coppia di serraggio: 2,8 N·m
- Tipo di montaggio: guida DIN
- Dimensioni (L x H x P): 35 x 85 x 69 mm
- Peso netto: 200 g
- Norme di riferimento: IEC/EN 61009-1, IEC/EN 61009-2-1
Progettato per offrire sicurezza e affidabilità, l’interruttore magnetotermico differenziale ABB rappresenta la scelta ottimale negli impianti elettrici civili e terziari dove è necessario proteggere sia le persone sia le strutture dagli effetti di dispersioni di corrente e guasti.
Combinando in un unico dispositivo le funzioni di interruttore magnetotermico e differenziale, permette l'interruzione automatica del circuito in caso di sovraccarichi, cortocircuiti o dispersioni pericolose verso terra. La curva d’intervento C da 4,5kA assicura versatilità nell’utilizzo, mentre la struttura a 1 polo più neutro lo rende compatibile con molteplici configurazioni di quadro elettrico.
Installazione semplificata, manutenzione ridotta e elevata robustezza costruttiva rendono questo componente una soluzione di valore nelle nuove realizzazioni e negli interventi di aggiornamento degli impianti.
- Magnetotermico differenziale per la protezione di impianti elettrici in ambito civile e terziario.
- ABB garantisce massima compatibilità e sicurezza con componenti di alta affidabilità.
- 1P N 10A 30mA ideale per proteggere da sovraccarichi, cortocircuiti e dispersioni verso terra.
- Curva C 4,5kA adatto a quadri domestici, commerciali e piccoli impianti industriali.
- Installazione DIN aggancio rapido, connessione a vite, elevata durabilità nel tempo.
