Magnetotermico Differenziale 1P+N 16A 30mA Tipo F Curva C ABB DS201LHC16F30
ABB
€ 67,61 IVA incl.
Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€

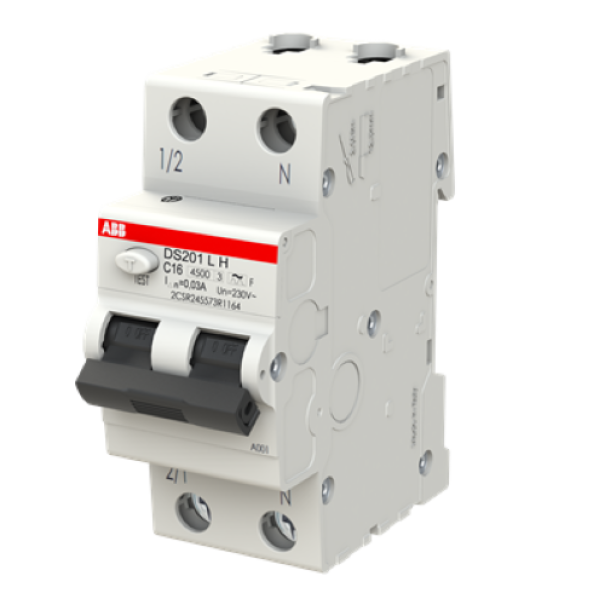

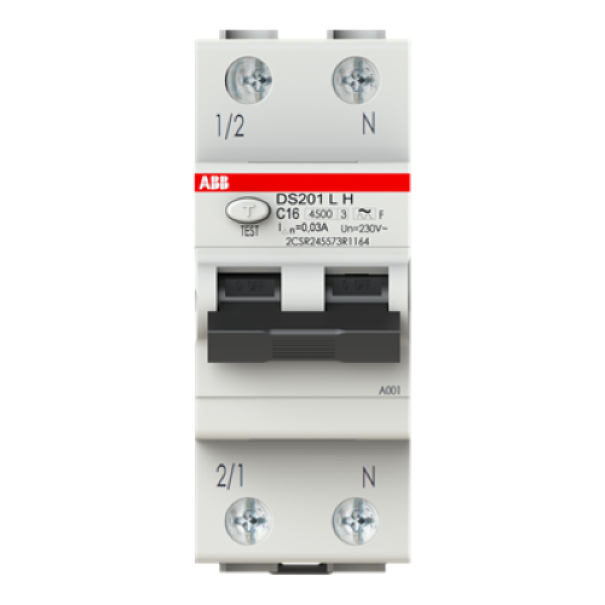

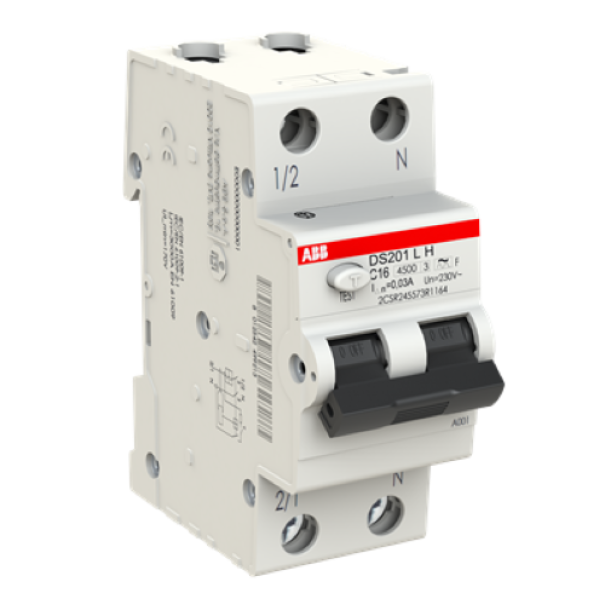

Magnetotermico Differenziale 1P+N 16A 30mA Tipo F Curva C ABB DS201LHC16F30
L'interruttore magnetotermico differenziale ABB DS201 L H C16 F30 è un dispositivo modulare RCBO 1P+N su 2 moduli DIN, con corrente nominale 16 A, sensibilità differenziale 30 mA e classificazione Tipo F ad alta immunità. Assicura la protezione dei circuiti monofase contro sovraccarichi e cortocircuiti, la protezione contro i contatti indiretti e la protezione addizionale contro i contatti diretti. La classificazione Tipo F integra le prestazioni APR con elevata resistenza agli scatti intempestivi e consente il rilevamento di correnti di guasto ad alta frequenza fino a 1 kHz, rendendolo particolarmente indicato per la protezione di linee che alimentano inverter monofase. Conforme alle norme EN 61009-1 ed EN 61009-2-1.
Caratteristiche principali
- Interruttore differenziale magnetotermico (RCBO) 1P+N su 2 moduli DIN
- Protezione contro sovraccarichi e correnti di cortocircuito
- Protezione differenziale Tipo F da 30 mA con rilevamento fino a 1 kHz
- Elevata immunità agli scatti intempestivi con ritardo di 10 ms
- Idoneo alla protezione di linee con inverter monofase e carichi elettronici
- Protezione contro contatti indiretti e protezione addizionale contro contatti diretti
- Corrente impulsiva massima sopportata 0,25 kA
- Elevata durata: 10.000 cicli elettrici e 20.000 cicli meccanici
- Collegamento della tensione di alimentazione arbitrario
- Sezionatore di terra non ritardato
- Montaggio su guida DIN in qualsiasi posizione
Caratteristiche tecniche
- Marca: ABB
- Modello: DS201 L H C16 F30
- Codice articolo: 2CSR245573R1164
- Codice EAN: 8012542499213
- Numero poli: 1P+N (1 polo protetto)
- Corrente nominale In: 16 A
- Caratteristica di intervento: curva C
- Corrente differenziale nominale: 30 mA, Tipo F
- Caratteristica operativa: ritardo 10 ms, alta immunità
- Campo di frequenza corrente differenziale: 1 ... 1000 Hz
- Tensione nominale di funzionamento: 230 V AC, 50 Hz
- Tensione nominale di isolamento Ui: 500 V
- Tensione di tenuta a impulso Uimp: 4 kV
- Potere di cortocircuito nominale Icn: 4,5 kA
- Potere di cortocircuito Icu / Ics: 6 kA / 4,5 kA
- Corrente nominale di cortocircuito condizionale Inc: 6 kA
- Corrente impulsiva massima: 0,25 kA
- Classe di limitazione dell'energia: 3
- Categoria di sovratensione: III
- Grado di inquinamento: 2
- Perdita di potenza totale: 4,5 W
- Durata elettrica: 10.000 cicli; durata meccanica: 20.000 cicli
- Grado di protezione: IP2X
- Temperatura di funzionamento: -5 ... 55 °C
- Capacità di connessione: rigido 1 ... 25 mm2, flessibile 10 mm2, barra 1 ... 25 mm2
- Larghezza modulare: 2 moduli DIN
- Dimensioni LxHxP: 35 x 85 x 69 mm
- Peso netto: 182 g, peso lordo imballo: 207 g
- Tipo di montaggio: guida DIN 35 mm
- Norme di riferimento: EN 61009-1, EN 61009-2-1
- Conformità RoHS 2011/65/CE, categoria RAEE 5
Interruttore differenziale magnetotermico 1P N ABB, completamente progettato per proteggere impianti monofase da possibili pericoli elettrici, quali sovraccarichi, cortocircuiti e differenze di potenziale a terra. La presenza di una caratteristica di intervento tipo C, con soglia differenziale di 30 mA e potere di interruzione 4.5 kA, consente un uso efficace sia in ambito residenziale che professionale.
Grazie alla massima immunità ai disturbi di frequenza, questo dispositivo si distingue per la particolare idoneità all'alimentazione di linee che servono inverter monofase, assicurando elevata affidabilità anche in presenza di correnti residue fino a 1.000 Hz. La struttura robusta, il montaggio rapido su guida DIN e le dimensioni compatte (35 mm larghezza) semplificano ogni operazione di installazione nei quadri generali.
Certificato secondo le principali normative di sicurezza e realizzato con attenzione alla sostenibilità ambientale, combina alta efficienza e lunga durata (oltre 10.000 cicli elettrici), garantendo un investimento sicuro per installatori e utenti finali.
- ★ Interruttore differenziale magnetotermico ABB per protezione circuiti 1P N in impianti monofase contro sovraccarichi, cortocircuiti e dispersioni a terra
- ★ Il tipo F garantisce alta immunità ai disturbi e rilevazione di correnti residue fino a 1kHz ideale per linee alimentate da inverter
- Corrente nominale 16A e soglia di intervento differenziale 30mA rispettano le normative di sicurezza EN 61009-1 e IEC 60898-1
- Montaggio semplice su guida DIN; dimensioni compatte (35x85x69 mm). Grado di protezione IP2X contro contatti accidentali
- Realizzato con materiali riciclabili e packaging sostenibile secondo ABB EcoSolutions per un minore impatto ambientale
