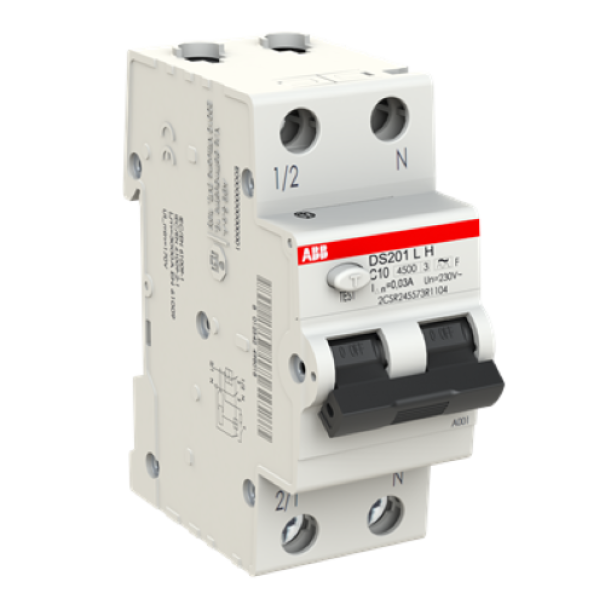

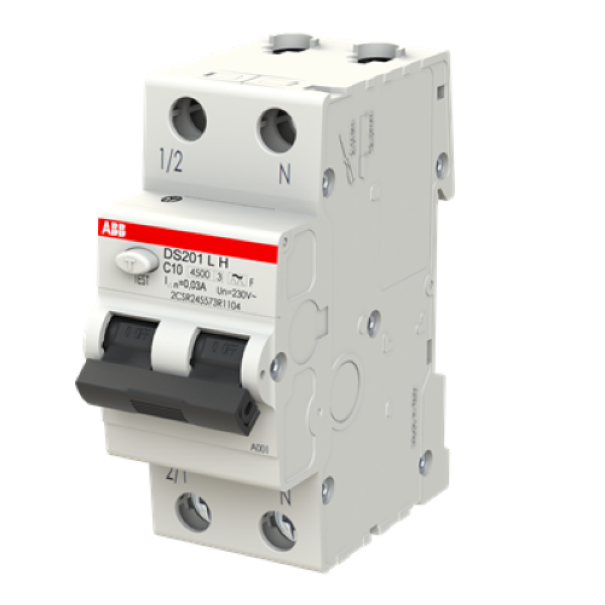

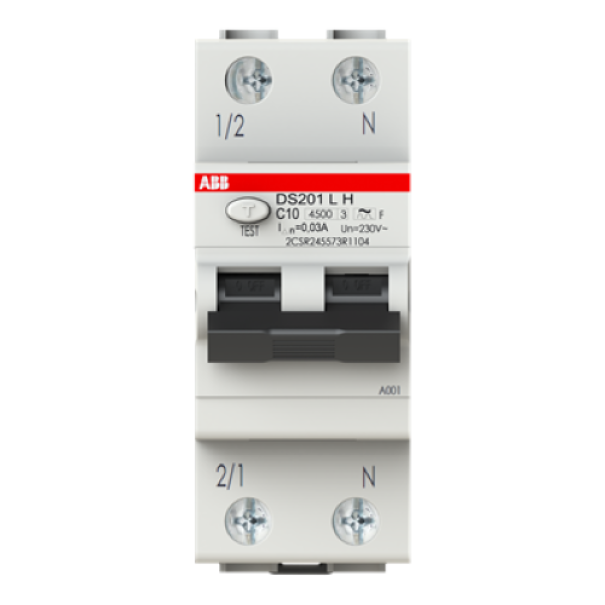

Magnetotermico Differenziale 1P+N 10A 30mA Tipo F Curva C ABB DS201LHC10F30
ABB
€ 67,61 IVA incl.
Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€
Magnetotermico Differenziale 1P+N 10A 30mA Tipo F Curva C ABB DS201LHC10F30
L'interruttore magnetotermico differenziale ABB DS201 L H C10 F30 è un dispositivo modulare RCBO 1P+N su 2 moduli DIN, con corrente nominale 10 A, sensibilità differenziale 30 mA e classificazione Tipo F ad alta immunità. Garantisce la protezione dei circuiti monofase contro sovraccarichi e cortocircuiti, la protezione contro i contatti indiretti e la protezione addizionale contro i contatti diretti. La classificazione Tipo F integra le prestazioni APR con elevata resistenza agli scatti intempestivi e consente il rilevamento di correnti di guasto ad alta frequenza fino a 1 kHz, risultando particolarmente indicato per la protezione di linee che alimentano inverter monofase. Conforme alle norme EN 61009-1 ed EN 61009-2-1.
Caratteristiche principali
- Interruttore differenziale magnetotermico (RCBO) 1P+N su 2 moduli DIN
- Protezione contro sovraccarichi e correnti di cortocircuito
- Protezione differenziale Tipo F da 30 mA con rilevamento fino a 1 kHz
- Elevata immunità agli scatti intempestivi con ritardo di 10 ms
- Idoneo alla protezione di linee con inverter monofase e carichi elettronici
- Protezione contro contatti indiretti e protezione addizionale contro contatti diretti
- Corrente impulsiva massima sopportata 0,25 kA
- Elevata durata: 10.000 cicli elettrici e 20.000 cicli meccanici
- Collegamento della tensione di alimentazione arbitrario
- Sezionatore di terra non ritardato
- Montaggio su guida DIN in qualsiasi posizione
Caratteristiche tecniche
- Marca: ABB
- Modello: DS201 L H C10 F30
- Codice articolo: 2CSR245573R1104
- Codice EAN: 8012542498018
- Numero poli: 1P+N (1 polo protetto)
- Corrente nominale In: 10 A
- Caratteristica di intervento: curva C
- Corrente differenziale nominale: 30 mA, Tipo F
- Caratteristica operativa: ritardo 10 ms, alta immunità
- Campo di frequenza corrente differenziale: 1 ... 1000 Hz
- Tensione nominale di funzionamento: 230 V AC, 50 Hz
- Tensione nominale di isolamento Ui: 500 V
- Tensione di tenuta a impulso Uimp: 4 kV
- Potere di cortocircuito nominale Icn: 4,5 kA
- Potere di cortocircuito Icu / Ics: 6 kA / 4,5 kA
- Corrente nominale di cortocircuito condizionale Inc: 6 kA
- Corrente impulsiva massima: 0,25 kA
- Classe di limitazione dell'energia: 3
- Categoria di sovratensione: III
- Grado di inquinamento: 2
- Perdita di potenza totale: 2,3 W
- Durata elettrica: 10.000 cicli; durata meccanica: 20.000 cicli
- Grado di protezione: IP2X
- Temperatura di funzionamento: -5 ... 55 °C
- Capacità di connessione: rigido 1 ... 25 mm2, flessibile 10 mm2, barra 1 ... 25 mm2
- Larghezza modulare: 2 moduli DIN
- Dimensioni LxHxP: 35 x 85 x 69 mm
- Peso netto: 182 g, peso lordo imballo: 207 g
- Tipo di montaggio: guida DIN 35 mm
- Norme di riferimento: EN 61009-1, EN 61009-2-1
- Conformità RoHS 2011/65/CE, categoria RAEE 5
L’interruttore differenziale magnetotermico compatto ABB rappresenta la soluzione ideale per la protezione di quadri elettrici civili e industriali monofase. Progettato per integrare la funzionalità di protezione differenziale e magnetotermica in un unico dispositivo, salvaguarda persone e impianti da corto circuiti, sovraccarichi e dispersioni verso terra. Il suo punto di forza è la tipologia F, che garantisce alta immunità ai disturbi e risposta efficiente anche in presenza di guasti ad alta frequenza, come spesso accade negli impianti con inverter.
La curva d’intervento C lo rende versatile per la protezione di linee con carichi misti, come prese e illuminazione. Le dimensioni compatte, la connessione agevole e la resistenza meccanica fino a 20.000 cicli assicurano affidabilità nel tempo e semplicità durante le operazioni di montaggio o manutenzione. Il grado di protezione IP2X e il rispetto delle normative internazionali offrono una sicurezza aggiuntiva.
Soluzione preferita da installatori e progettisti che cercano prestazioni, affidabilità e sostenibilità ambientale, grazie anche a un packaging quasi completamente riciclabile e un’impronta di carbonio controllata durante tutto il ciclo di vita.
- ★ Interruttore differenziale magnetotermico per protezione avanzata di circuiti elettrici monofase da sovraccarichi, corto circuiti e dispersioni verso terra.
- ★ Tipo F con alta immunità riduce i falsi scatti e protegge anche da correnti di guasto ad alta frequenza, ideale per inverter monofase.
- Curva C e soglia di intervento 4.5 kA per una protezione affidabile e veloce in quadri elettrici moderni.
- Montaggio su guida DIN, compattezza 2 moduli DIN, facilità di installazione anche in spazi ridotti.
- Polo protetto 1P N, resistenza elettrica 10.000 cicli, materiali eco-sostenibili e packaging riciclato.
