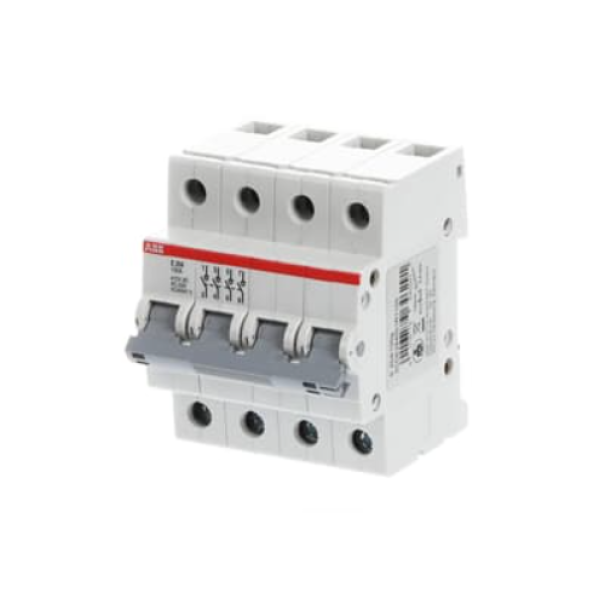

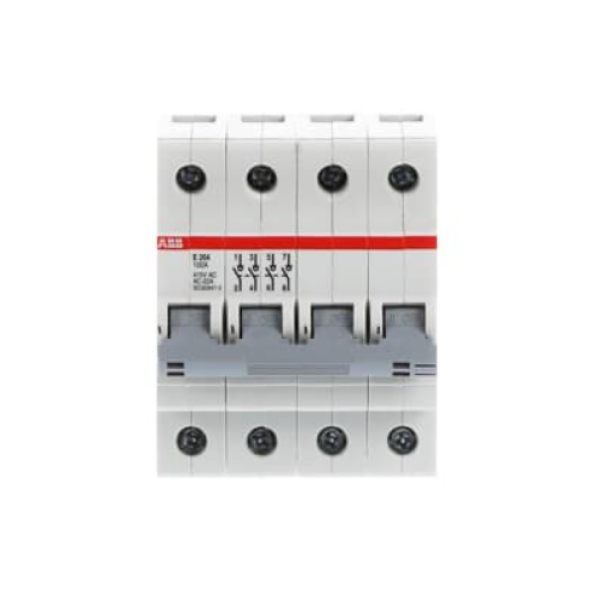

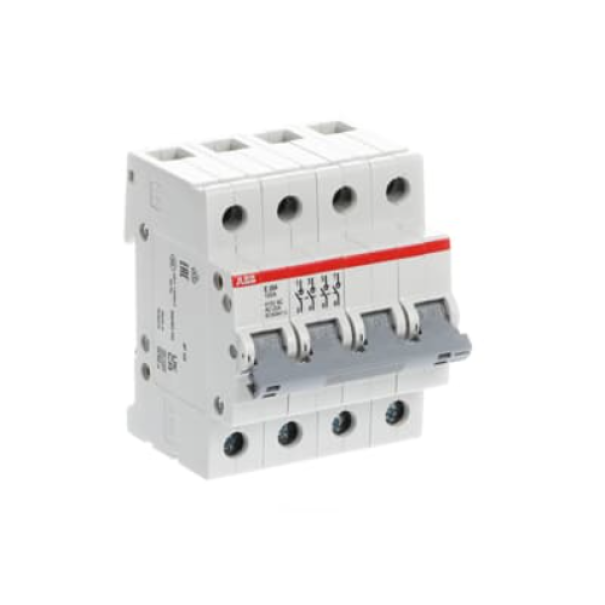

Interruttore sezionatore 4 Poli E204 100G 100A ABB M646291

Interruttore sezionatore 4 Poli E204 100G 100A ABB M646291

Questi dispositivi sono adatti al comando di carichi e sono realizzati rispettivamente secondo le norme EN 60947-3 e EN 60669-1.
Rimozione rapida senza smontaggio della barra collettrice. Viti prigioniere con testa incassata/intaglio. Intaglio Pozidriv grandezza 2.
Possibilità di aggiungere fino a 3 contatti ausiliari S2C-H6R.
Bordo per sistema di etichettatura ILS.
Dispositivo di blocco come accessorio per accensione/spegnimento non autorizzato. Omologazioni: VDE, CCC, KEMA

• Tipo di dispositivo: Interruttore magnetotermico (automatico)
• Serie: E200
• Numero di poli: 4 poli (4P)
• Corrente nominale (In): 100 A
• Curva di intervento: C
  (intervento tra 5 e 10 volte la corrente nominale – adatto per impianti con carichi induttivi moderati)
• Tensione nominale (Un): 400 V AC
• Frequenza nominale: 50/60 Hz
• Potere di interruzione (Icn): 10 kA (secondo EN 60898-1)

• Tensione di isolamento (Ui): 500 V
• Tensione nominale d’impulso (Uimp): 6 kV
• Durata meccanica: Fino a 20.000 manovre
• Durata elettrica: Circa 10.000 manovre

• Montaggio: Guida DIN da 35 mm
• Moduli DIN: 4
• Tipo di morsetti: A vite
• Sezione massima conduttori: Fino a 35 mm²
• Grado di protezione: IP20 (IP40 se montato in quadretto chiuso)
• Temperatura di funzionamento: da -25 °C a +55 °C

• Norme di riferimento: IEC/EN 60898-1
• Certificazioni: CE, IMQ

Applicazioni:

• Protezione generale in impianti trifase a 4 fili (3F+N)
• Utilizzato in quadri di distribuzione principali o secondari
• Adatto a utenze industriali o terziarie con richieste di corrente elevate
• Curva C e potere d’interruzione da 10 kA, indicati per ambienti dove possono verificarsi cortocircuiti intensi
