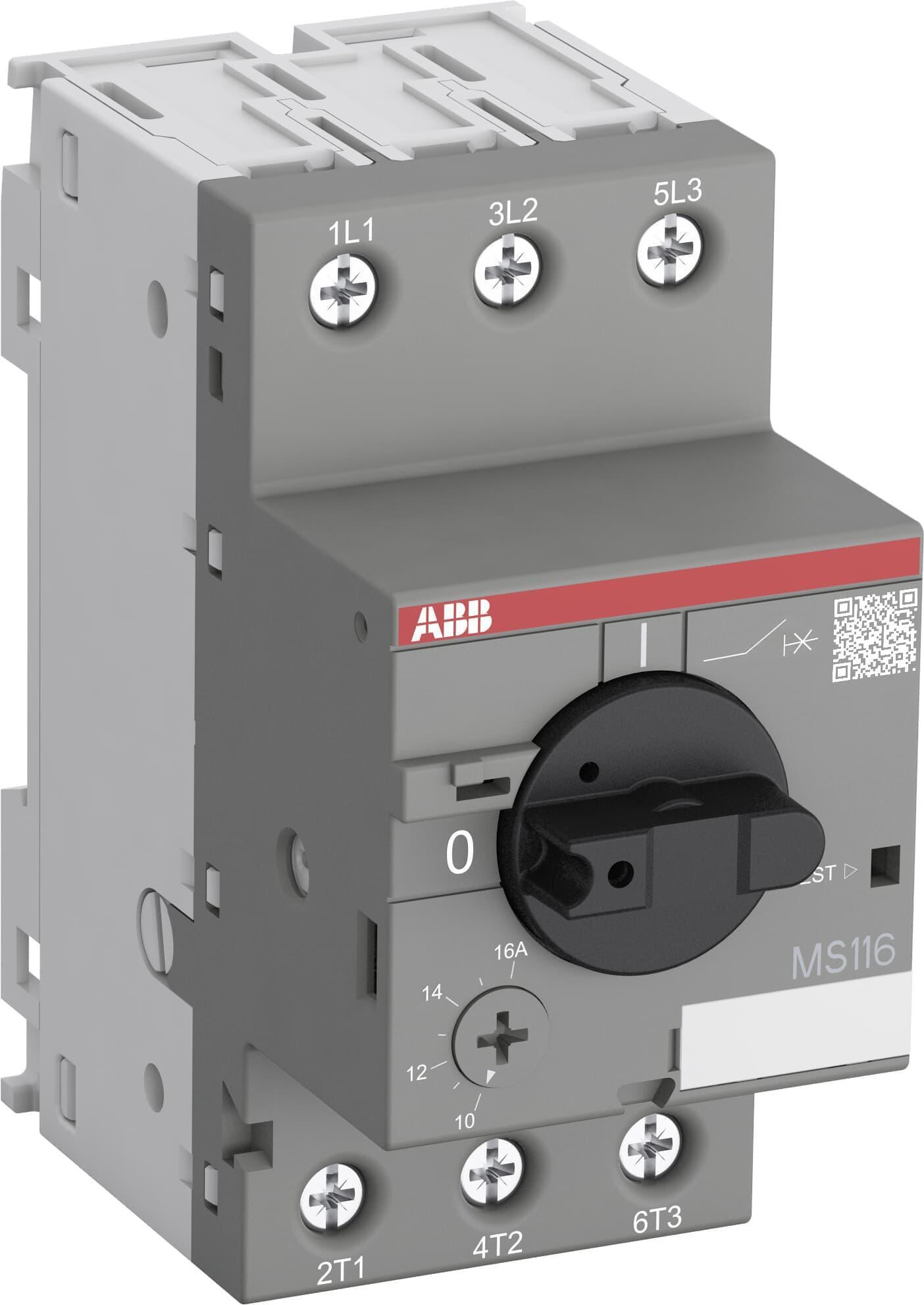

Interruttore salvamotore MS116 4 00-6 30A 50KA Abb EP 089 5
Il salvamotore ABB MS116-6.3 (codice ordine EP 089 5, ID prodotto 1SAM250000R1009) è un interruttore magnetotermico tripolare per la protezione dei motori elettrici trifase da sovraccarico e cortocircuito. Ha una classe di intervento 10 e la corrente si regola da 4,0 a 6,3 A. Protegge motori fino a 2,2 kW a 400 V in categoria AC-3. Ha un potere di interruzione Icu di 75 kA a 400 V AC e una larghezza di soli 45 mm. Si usa nei quadri di comando di pompe, compressori, ventilatori e unità di climatizzazione e refrigerazione. È conforme alla norma IEC 60335-2-40 per apparecchi con refrigeranti A2L.
Caratteristiche principali
- Protezione magnetotermica del motore contro sovraccarico e cortocircuito
- Classe di intervento 10 con compensazione della temperatura ambiente
- Regolazione della corrente da 4,0 a 6,3 A tramite selettore frontale
- Comando a manopola rotativa con indicazione di posizione ON/OFF
- Elevato potere di interruzione: Icu 75 kA e Ics 50 kA a 400 V AC
- Ingombro ridotto (45 mm) e montaggio su barra DIN
- Ampia gamma di accessori:
- contatti ausiliari frontali HKF1 e laterali HK1
- contatti di segnalazione SK1
- sganciatori di minima tensione UA1 e di apertura AA1
- barrette di collegamento PS1
- custodie IP65 e comandi rotativi a porta
- Conforme a IEC 60335-2-40 per applicazioni con refrigeranti A2L
- Certificazioni CE, UKCA, UL, CCC, EAC e registri navali (ABS, BV, DNV, LR, RMRS)
Caratteristiche tecniche
- Marca: ABB
- Modello: MS116-6.3
- Codice ordine: EP 089 5
- EAN: 4013614320323
- Numero di poli: 3P
- Campo di regolazione: 4,0–6,3 A
- Corrente nominale di impiego Ie (AC-3 / AC-3e): 6,3 A
- Potenza nominale AC-3 a 400 V trifase: 2,2 kW
- Intervento istantaneo Ii: 78,8 A
- Tensione nominale di impiego Ue: 690 V AC
- Tensione nominale di isolamento Ui: 690 V
- Tensione di tenuta a impulso Uimp: 6 kV
- Frequenza nominale: 50/60 Hz
- Potere di cortocircuito estremo Icu: 75 kA (230/400 V), 18 kA (440 V), 15 kA (500 V), 3 kA (690 V)
- Potere di cortocircuito di servizio Ics: 50 kA (230/400 V), 6 kA (440/500 V), 2 kA (690 V)
- Potenza dissipata: 1,8 W per polo
- Grado di protezione: IP20 involucro, IP10 morsetti
- Grado di inquinamento: 3
- Durata elettrica e meccanica: 100.000 cicli
- Morsetti: a vite
- Sezione conduttori: flessibile 1/2 x 0,75–2,5 mm², rigido 1/2 x 1–4 mm², 16–12 AWG
- Coppia di serraggio: 0,8–1,2 Nm
- Lunghezza di spelatura: 9 mm
- Cacciavite: Pozidriv 2
- Montaggio: barra DIN TH35-7,5 e TH35-15 secondo IEC 60715, posizioni da 1 a 6
- Temperatura di funzionamento: -25…+70 °C (compensata -25…+55 °C)
- Temperatura di stoccaggio: -50…+80 °C
- Altitudine massima: 2000 m
- Dati UL/CSA: tensione massima 600 V AC, 3 Hp a 440–480 V, 5 Hp a 550–600 V, SCCR 18 kA a 480 V
- Dimensioni (L x A x P): 45 x 90 x 85,6 mm
- Peso netto: 0,265 kg
- Colore: grigio
- Norme: IEC/EN 60947-1, IEC/EN 60947-2, IEC/EN 60947-4-1, UL 60947-1, UL 60947-4-1, IEC 60335-2-40
Modalità d’uso
- Togliere tensione all’impianto e fissare il salvamotore su barra DIN da 35 mm all’interno del quadro.
- Collegare la linea di alimentazione ai morsetti 1L1, 3L2, 5L3 e il motore ai morsetti 2T1, 4T2, 6T3.
- Serrare i morsetti con una coppia di 0,8–1,2 Nm.
- Impostare il selettore sulla corrente nominale indicata nella targa del motore.
- Far eseguire l’installazione solo a personale qualificato.
