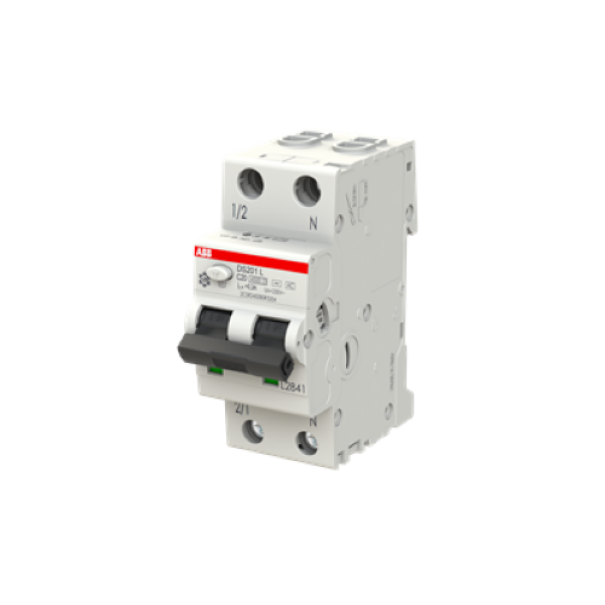

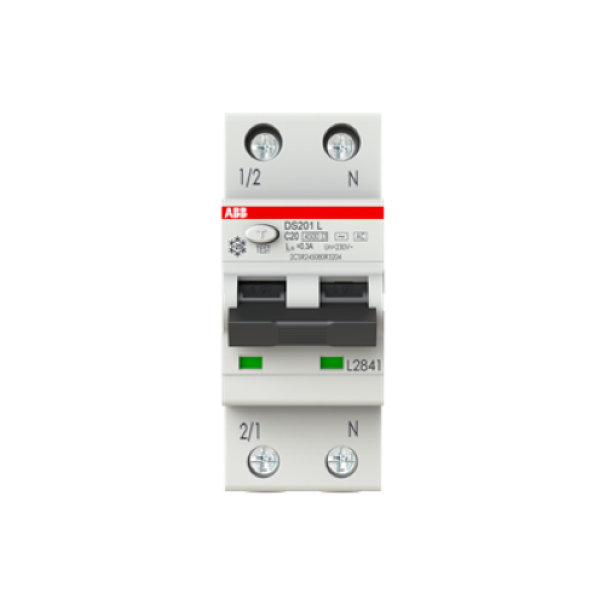

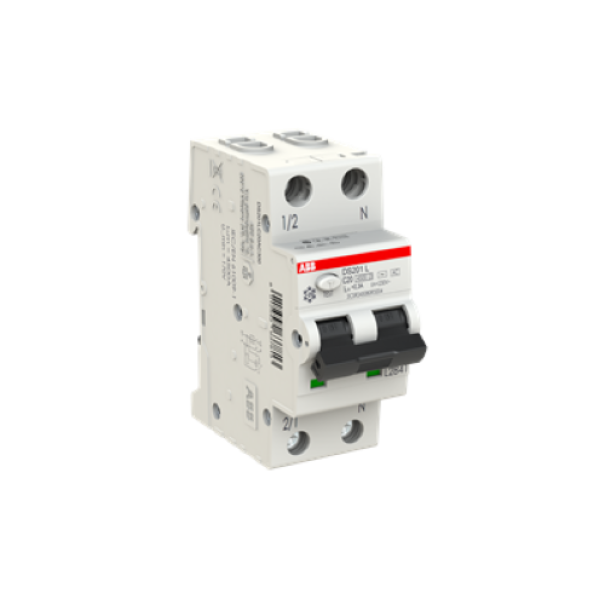

Interruttore magnetotermico differenziale 1P+N curva C 20A 300mA tipo AC 6kA ABB DS201LC20AC300
ABB
€ 60,90
IVA incl.
Interruttore magnetotermico differenziale 1P+N curva C 20A 300mA tipo AC 6kA ABB DS201 L DS201LC20AC300
Interruttore magnetotermico differenziale ABB DS201 L, codice DS201LC20AC300, progettato per garantire la protezione completa dei circuiti elettrici contro sovraccarichi, cortocircuiti e dispersioni verso terra. Il dispositivo è di tipo 1P+N, con curva C, corrente nominale 20 A e sensibilità differenziale 300 mA di tipo AC, idonea per correnti di guasto alternate sinusoidali. Appartenente alla gamma System pro M compact, è installabile su guida DIN e offre un potere di interruzione fino a 6 kA, risultando adatto a impianti residenziali, terziari e industriali leggeri.
Caratteristiche principali
- Protezione magnetotermica e differenziale integrata
- Configurazione 1P+N
- Curva di intervento C
- Differenziale tipo AC
- Installazione su guida DIN
Caratteristiche tecniche
- Marca: ABB
- Serie: System pro M compact DS201 L
- Modello: DS201 L C20 AC300
- Codice prodotto: DS201LC20AC300
- Codice ABB: 2CSR245080R3204
- Numero poli: 1P+N
- Poli protetti: 1
- Corrente nominale (In): 20 A
- Curva di intervento: C
- Corrente differenziale nominale (IΔn): 300 mA
- Tipo di corrente differenziale: AC
- Tensione nominale di esercizio: 230–240 V AC
- Frequenza nominale: 50/60 Hz
- Potere di interruzione nominale: 6 kA
- Potere di interruzione secondo IEC/EN 61009-1: 4,5 kA
- Classe di limitazione energia: 3
- Tensione di isolamento (Ui): 500 V
- Tensione di impulso (Uimp): 4 kV
- Grado di protezione: IP20 (IP40 in quadro)
- Categoria di sovratensione: III
- Temperatura di esercizio: -25 °C / +55 °C
- Montaggio: guida DIN TH35
- Larghezza modulare: 2 moduli (35 mm)
- Dimensioni (L x H x P): 35 x 85 x 69 mm
- Norme di riferimento: IEC/EN 61009-1, IEC/EN 61009-2-1
Questo interruttore magnetotermico differenziale è progettato per soddisfare le esigenze di protezione in ambienti civili e industriali. La combinazione di protezione magnetotermica e differenziale tutela da cortocircuiti, sovraccarichi e dispersioni verso terra, salvaguardando persone e impianti.
Il doppio polo 1P N consente sia il sezionamento completo sia una maggiore sicurezza, mentre la capacità di intervento di 4,5 kA e la sensibilità di 300 mA tipo AC lo rendono adatto anche in presenza di carichi misti e apparecchiature informatiche. L’indicatore visivo di stato e il comando rapido aumentano la praticità d’uso nelle operazioni di manutenzione e gestione quotidiana.
I materiali e le tecnologie ABB EcoSolutions assicurano affidabilità, lunga durata e rispetto delle normative ambientali. L’installazione semplice su guida DIN e la compatibilità con numerosi accessori rendono questo dispositivo una scelta flessibile e affidabile per ogni tipo di impianto elettrico a bassa tensione.
- ★ Protezione totale impianto: ideale per impianti domestici e industriali, protegge da sovraccarichi e dispersioni verso terra garantendo sicurezza elettrica
- ★ Affidabilità certificata: realizzato secondo gli standard ABB e certificazioni internazionali IMQ e CE per massima sicurezza e durata
- Funzionamento rapido: intervento istantaneo grazie a potere di interruzione 4,5kA e caratteristica C, ottimo per carichi misti e circuiti sensibili
- Indicazione stato intuitiva: segnalatore stato ON/OFF immediatamente visibile e facile interpretazione per una gestione sicura
- Installazione su guida DIN: montaggio rapido anche in spazi ridotti, terminali a vite bi-direzionali e compatibilità con accessori dedicati ABB
