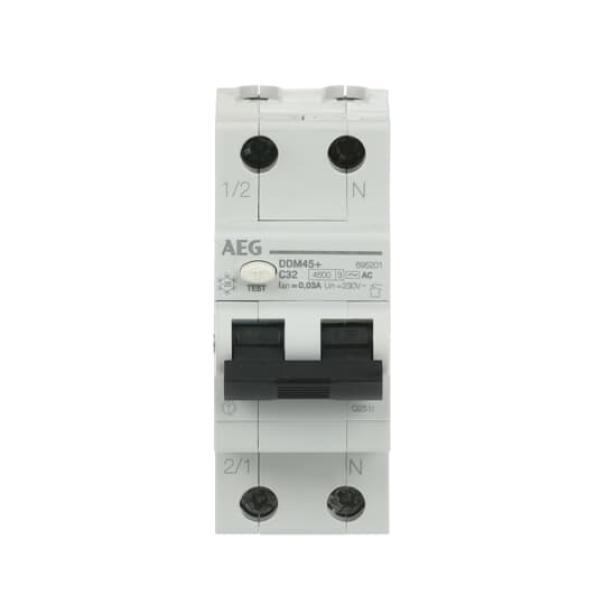

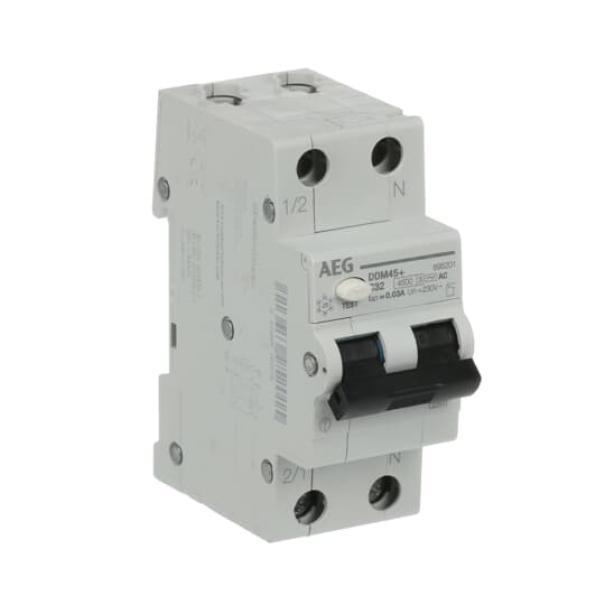

Interruttore magnetotermico differenziale 1P+N 25A curva C 30mA 4,5kA AC 2 moduli AEG DDM45AC25 030
AEG
€ 24,07 IVA incl.
Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€
Interruttore magnetotermico differenziale 1P+N 25A curva C 30mA 4,5kA AC 2 moduli AEG DDM45AC25 030
L’interruttore magnetotermico differenziale AEG DDM45AC25/030 della serie DDM45+ è un dispositivo 1P+N progettato per la protezione combinata contro sovraccarichi, cortocircuiti e correnti di dispersione verso terra. Dotato di curva C (5–10 In) e classe differenziale AC, è indicato per circuiti residenziali e terziari con carichi standard. La soglia di intervento differenziale è 30 mA, idonea alla protezione delle persone contro i contatti indiretti. Il potere di interruzione è 4,5 kA secondo EN 60898 e 6 kA secondo EN 60947-2. Conforme alla norma IEC/EN 61009.
Caratteristiche principali:
- Interruttore magnetotermico differenziale serie DDM45+
- Configurazione 1P+N
- Corrente nominale 25 A
- Curva di intervento C (5–10 In)
- Classe differenziale AC
- Sensibilità differenziale 30 mA
- Potere di cortocircuito 4,5 kA
- Capacità di rottura EN60947-2 a 230V 6 kA
- Numero moduli 2
- Classe di limitazione 3
- Omologazione IMQ
- Conforme EN 61009
Caratteristiche tecniche:
- Tensione nominale Ue 230 V AC
- Tensione di impiego 170–254 V AC
- Frequenza 50 Hz
- Potenza dissipata 8,1 W
- Potere di chiusura e interruzione differenziale Idm 3000 A
- Grado di protezione IP40 apparecchio IP20 terminali
- Capacità terminali 25 mm² superiore e inferiore
- Coppia di serraggio 2 Nm
- Temperatura di impiego -5/+55 °C
- Temperatura di stoccaggio -40/+70 °C
- Vita meccanica 20000 manovre CO
- Peso 200 g
- Alimentazione dai terminali superiori o inferiori
- Montaggio in qualsiasi posizione
Modalità d’uso: Installare su guida DIN nel quadro elettrico. Collegare fase e neutro rispettando la coppia di serraggio indicata. Effettuare periodicamente il test tramite pulsante dedicato.
Questo interruttore magnetotermico differenziale consente una protezione sicura e completa degli impianti elettrici, rispondendo alle esigenze tipiche sia di contesti residenziali che industriali. L'integrazione della protezione magnetotermica e differenziale, con soglia a 30mA, permette il distacco automatico dell'alimentazione in caso di sovracorrente o dispersione, valorizzando la sicurezza dell'intero sistema.
Le prestazioni offerte sono garantite dai parametri di progetto come la curva d’intervento C e potere di corto circuito a 4,5kA, con ulteriore affidabilità secondo EN60947-2 (6kA). Il grado di protezione IP40 (IP20 per terminali) consente l’installazione in ambienti mantenendo un buon livello di isolamento elettrico. Il cablaggio semplice, unito alla possibilità di alimentazione da entrambi i lati e alla compattezza costruttiva a 2 moduli, favorisce un’installazione rapida e flessibile.
Conformità normativa IEC/EN 61009 e omologazione IMQ rappresentano una sicurezza per il progettista e l’installatore professionale, assicurando al tempo stesso prestazioni stabili fino a 20000 manovre meccaniche. L’interruttore presenta temperatura di esercizio estesa (-5/ 55°C), dissipazione contenuta (8,1W) e resistenza meccanica per usi prolungati, diventando così uno standard per la protezione elettrica di piccoli quadri, cantieri o abitazioni.
- ★ Protezione impianti elettrici
Ideale per la sicurezza di persone e cose grazie a intervento magnetotermico e differenziale. - Affidabilità AEG
La tecnologia tedesca garantisce standard elevati nel settore delle protezioni civili e industriali. - Funzione 1 N e curva C
Permette protezione simultanea di fase e neutro anche in presenza di carichi misti. - Installazione versatile
Montaggio in qualsiasi posizione, terminali per cavi fino a 25mm². - Dispositivo conforme IEC/EN 61009
Garantisce elevata sicurezza e facilità di impiego in ambienti differenti.
