Interruttore magnetotermico differenziale 1P+N 16A curva C 30mA 4,5kA classe A 2 moduli AEG DDM45A16 030
AEG
€ 44,31 IVA incl.
Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€
Interruttore magnetotermico differenziale 1P+N 16A curva C 30mA 4,5kA classe A 2 moduli AEG DDM45A16 030

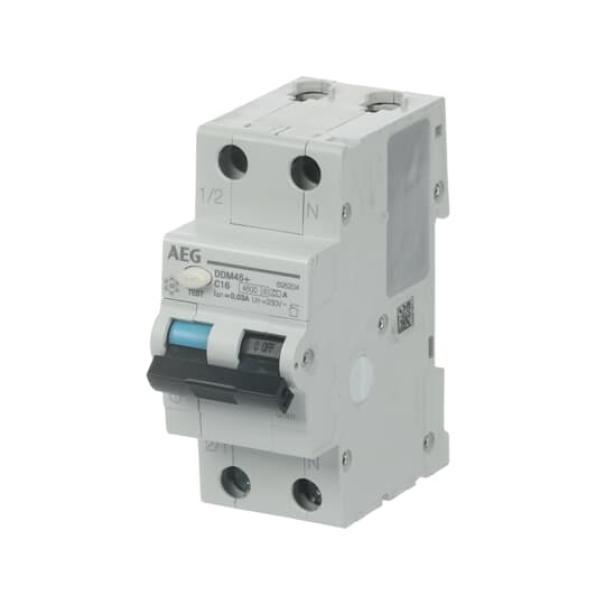

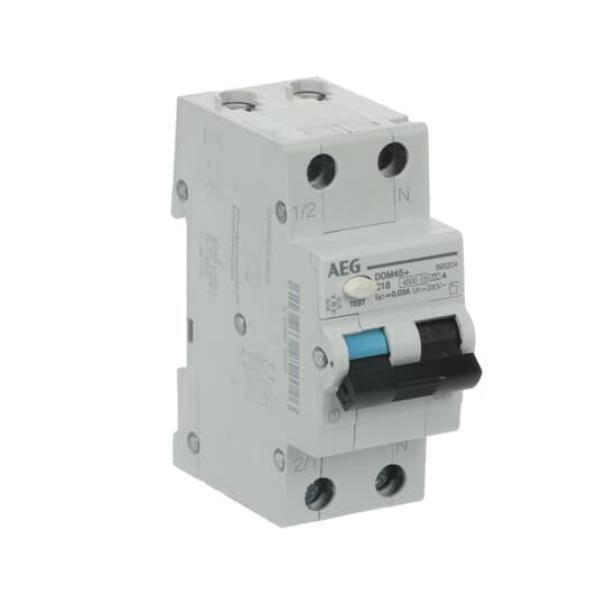

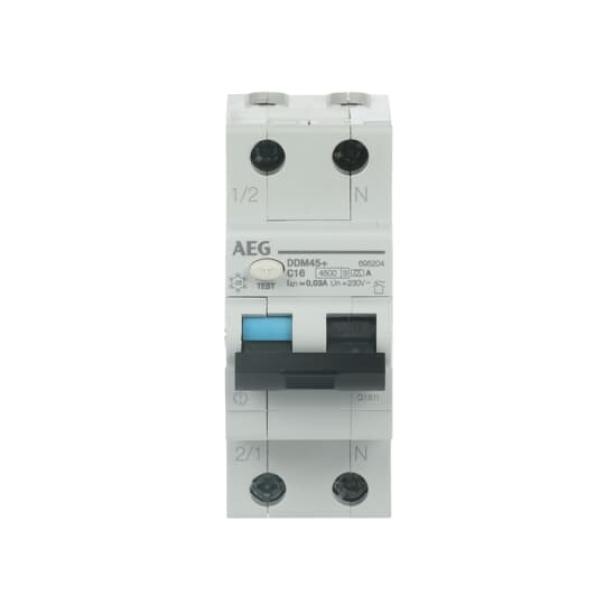

L’interruttore magnetotermico differenziale AEG DDM45A16/030 della serie DDM45+ è un dispositivo 1P+N progettato per la protezione combinata di persone e impianti contro sovraccarichi, cortocircuiti e correnti di dispersione verso terra. La curva di intervento C (5–10 In) lo rende idoneo per circuiti con carichi standard e correnti di spunto moderate. La classe differenziale A consente la rilevazione di correnti differenziali sinusoidali e pulsanti unidirezionali, risultando particolarmente adatta in presenza di carichi elettronici. La soglia di intervento è 30 mA. Il potere di interruzione è 4,5 kA secondo EN 60898 e 6 kA secondo EN 60947-2. Il dispositivo è conforme alla norma IEC/EN 61009.
Caratteristiche principali:
- Interruttore magnetotermico differenziale serie DDM45+
- Configurazione 1P+N
- Corrente nominale 16 A
- Curva di intervento C (5–10 In)
- Classe differenziale A
- Sensibilità differenziale 30 mA
- Potere di cortocircuito 4,5 kA
- Capacità di rottura EN60947-2 a 230V 6 kA
- Numero moduli 2
- Classe di limitazione 3
- Omologazione IMQ
- Conforme EN 61009
Caratteristiche tecniche:
- Tensione nominale Ue 230 V AC
- Tensione di impiego 170–254 V AC
- Frequenza 50 Hz
- Potenza dissipata 4,5 W
- Potere di chiusura e interruzione differenziale Idm 3000 A
- Grado di protezione IP40 apparecchio IP20 terminali
- Capacità terminali 25 mm² superiore e inferiore
- Coppia di serraggio 2 Nm
- Temperatura di impiego -5/+55 °C
- Temperatura di stoccaggio -40/+70 °C
- Vita meccanica 20000 manovre CO
- Peso 200 g
- Alimentazione dai terminali superiori o inferiori
- Montaggio in qualsiasi posizione
Modalità d’uso: Installare su guida DIN nel quadro elettrico. Collegare fase e neutro rispettando la coppia di serraggio indicata. Eseguire test periodico tramite pulsante di prova per garantire il corretto funzionamento della protezione differenziale.
Questo interruttore differenziale magnetotermico AEG con caratteristica 1 N 16A 4,5kA offre una soluzione evoluta per la sicurezza elettrica in qualsiasi impianto civile o industriale. Rispettando pienamente gli standard IEC/EN 61009, protegge efficacemente da sovraccarichi, cortocircuiti e dispersioni verso terra grazie alla sensibilità differenziale di 30 mA e alla curva di intervento C.
La versatilità di montaggio, la capacità di gestire conduttori fino a 25 mm² e una robusta meccanica certificata per 20000 manovre rendono questo dispositivo adatto a quadri moderni e complessi. Il potere di corto fino a 4,5 kA garantisce sicurezza anche in condizioni di guasto, mentre la classe di limitazione 3 e la tenuta IP40 ne assicurano la durata nel tempo.
Affidabilità, facilità di installazione e norme di sicurezza certificate lo rendono ideale per l’aggiornamento e la protezione degli impianti esistenti o di nuova realizzazione.
- ★ Protezione elettrica avanzata Ideale per proteggere impianti civili e industriali contro sovraccarichi e dispersioni di corrente
- ★ Installazione flessibile Adatto al montaggio in qualsiasi posizione, integra facilmente i quadri elettrici più diffusi
- Normativa certificata IEC/EN 61009 Garantisce sicurezza ed affidabilità secondo gli standard europei
- Capacità di interruzione 4,5kA Protezione efficace anche in caso di cortocircuiti elevati
- Vita meccanica lunga Testato per 20000 manovre e grado di protezione IP40
