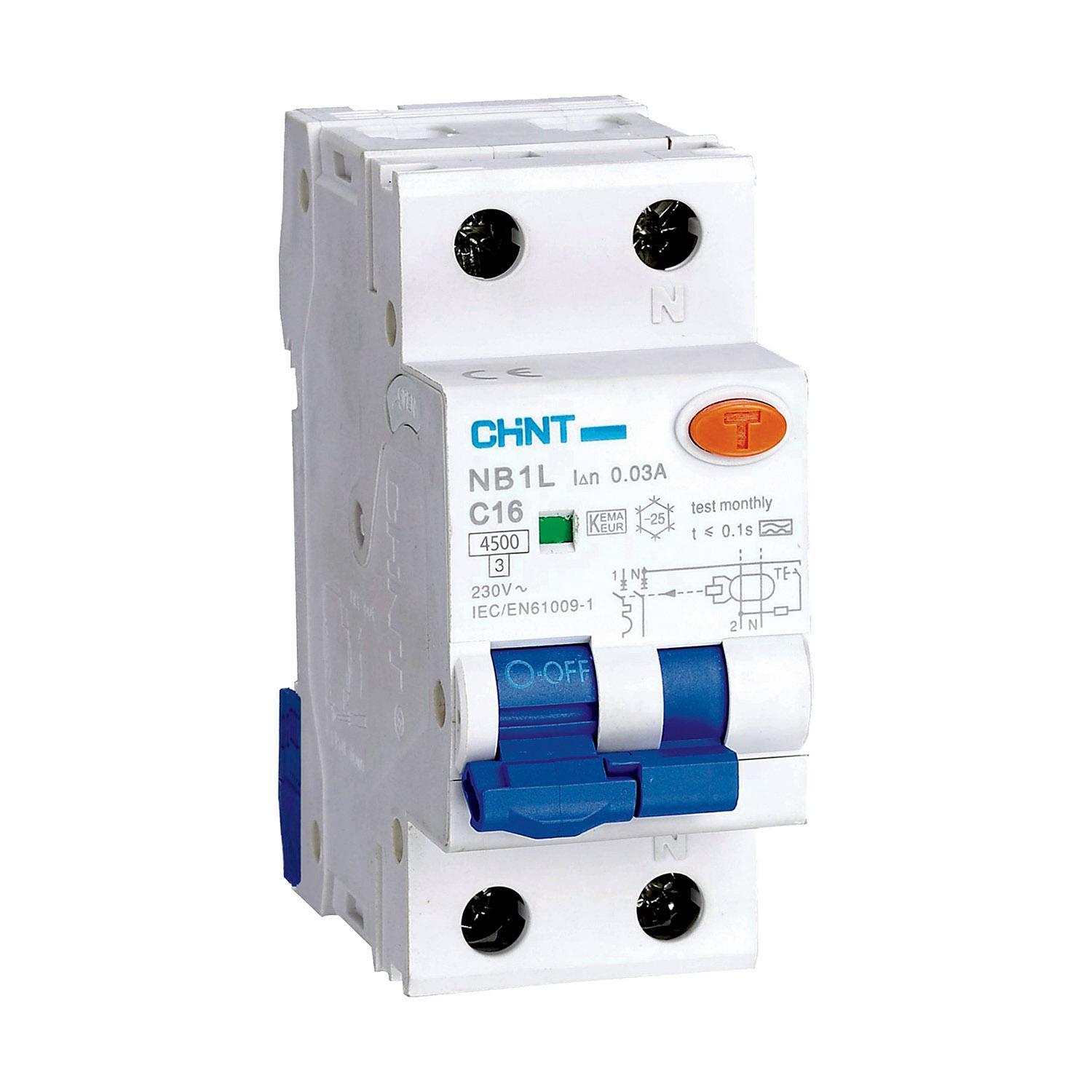

Interruttore magnetotermico differenziale 1P+N 16A 30mA 4,5kA Curva C Tipo A NB1L1/C16-1PN-4,5-A30 Chint 203335

Interruttori magnetotermici differenziali serie NB1L1 da 4,5 kA per la protezione magnetotermica/differenziale. Particolarmente indicati per la protezione delle linee contro i sovraccarichi e i cortocircuiti, nonché contro i contatti diretti. Destinati ad applicazioni in ambito civile, terziario ed industriale. Disponibili in versione 1P+N con potere di interruzione di 4,5 kA su 2 moduli DIN. Corrente nominale da 6 A a 40 A e corrente differenziale di intervento di 30 mA, con curva caratteristica magnetotermica di tipo C e caratteristica di funzionamento del differenziale di tipo A. Accessoriabili con contatti ausiliari, contatti di allarme, bobina di sgancio e bobina di minima tensione.

Caratteristiche tecniche:

• Norma di riferimento IEC/EN 61009-1
• Numero di Poli 1P+N
• Corrente nominale In 16 A
• Curva di intervento C
• Caratteristica differenziale A
• Tensione nominale Vn 230 Vac
• Frequenza nominale f 50/60 Hz
• Tensione di isolamento Ui 500 Vac
• Tensione di impulso Uimp 6 kV
• Potere di interruzione nominale Icn 4,5 kA
• Potere di interruzione estremo Icu 6 kA
• Potere di interruzione nominale di servizio Ics 4,5 kA
• Potenza Dissipata 4,9 W
• Numero Moduli DIN (1 DIN = 18 mm) 2
• Grado di protezione IP20
• Dimensioni (h)x(l)x(p) 86x36x77 mm
• Accessori abbinabili
• Contatti ausiliari serie XF9.
• Contatti di allarme serie XF9J.
• Bobina di sgancio serie S9.
• Bobina di minima tensione serie V9
