Interruttore Differenziale Puro 2P 40A 30mA Tipo A ABB F202 A-40/0.03 F427826

Interruttore Differenziale Puro 2P 40A 30mA Tipo A ABB F202 A-40/0.03 F427826

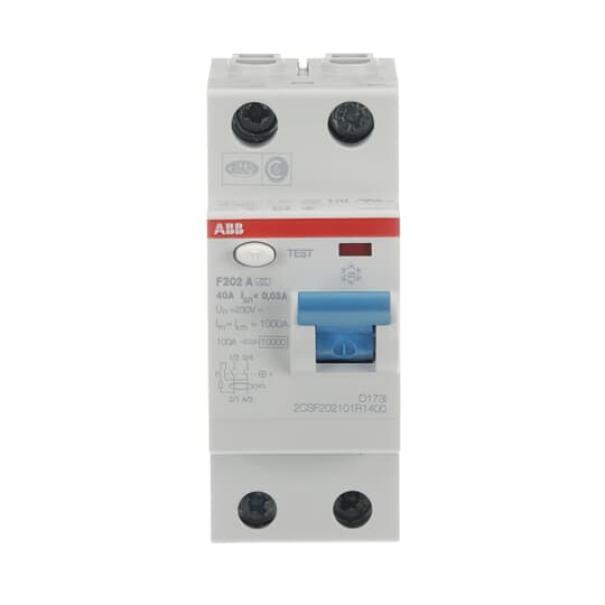

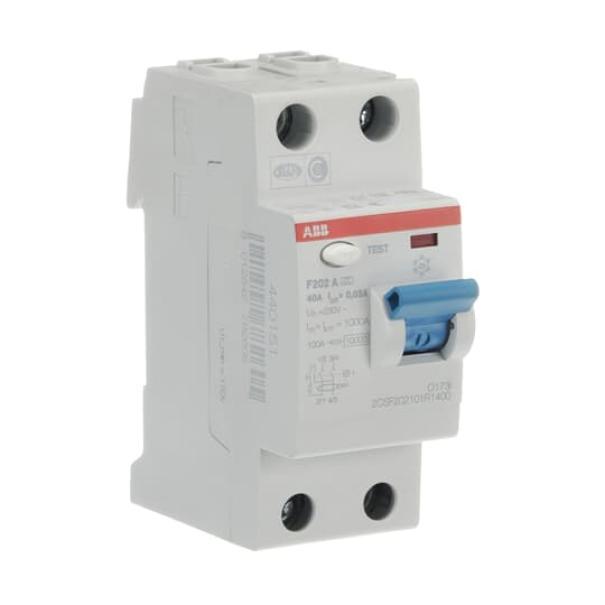

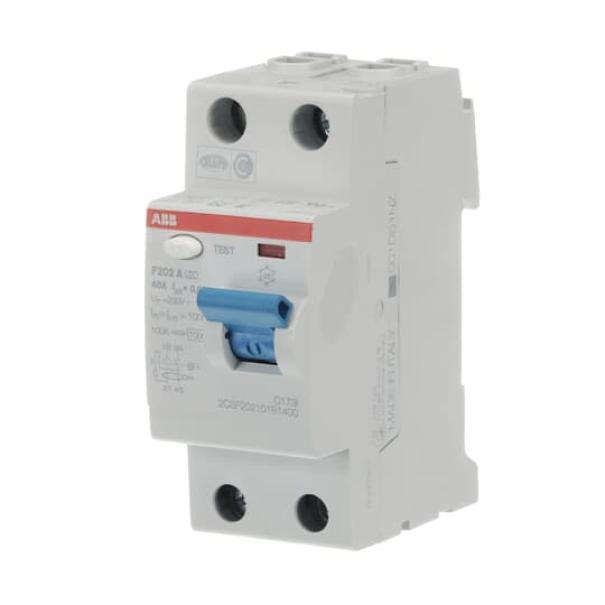

L’interruttore differenziale puro ABB F202 A-40/0.03 (codice ordine F427826) è un dispositivo bipolare della serie F200 per guida DIN. Occupa 2 moduli. Protegge le persone dai contatti indiretti e aggiunge una protezione contro i contatti diretti, secondo le norme CEI EN 61008-1 e CEI EN 61008-2-1. È di tipo A e rileva sia le correnti di guasto alternate sinusoidali sia quelle continue pulsanti. Ha una corrente nominale di 40 A e una sensibilità di 30 mA. Si usa in impianti residenziali e del terziario. Non ha sganciatori magnetotermici, quindi va protetto a monte contro i cortocircuiti con un interruttore automatico o con fusibili adeguati.

Caratteristiche principali:

• Interruttore differenziale puro (RCCB) bipolare 2P in 2 moduli DIN
• Corrente nominale 40 A, sensibilità differenziale 30 mA (alta sensibilità)
• Tipo A: rileva correnti di guasto alternate sinusoidali e continue pulsanti
• Protegge dai contatti indiretti e aggiunge protezione dai contatti diretti
• Caratteristica di intervento istantanea
• Alimentazione collegabile indifferentemente dall’alto o dal basso
• Montaggio su guida DIN
• Compatibile con contatti ausiliari e di segnalazione S2C-H, sganciatori di minima tensione S2C-UA, sganciatori di sovratensione S2C-OVP e unità di richiusura automatica F2C-ARI
• Conforme a IEC/EN 61008 e UL 1053
• Prodotto ABB EcoSolutions, con imballo in carta riciclata al 78%
• Conforme RoHS (Direttiva 2011/65/UE e 2015/863)

Caratteristiche tecniche:

• Marca: ABB
• Modello: F202 A-40/0.03
• Codice ordine: F427826
• ID prodotto ABB: 2CSF202101R1400
• Codice EAN: 8012542782605
• Tipologia: interruttore differenziale puro (RCCB)
• Numero di poli: 2
• Corrente nominale (In): 40 A
• Corrente residua nominale (IΔn): 30 mA
• Tipo di corrente residua: A
• Caratteristica di intervento: istantanea
• Tensione nominale di funzionamento (Ue): 230 V AC
• Tensione nominale di isolamento (Ui): 500 V
• Tensione di tenuta ad impulso (Uimp): 4 kV
• Corrente nominale di cortocircuito condizionale (Inc): 10 kA
• Potere di cortocircuito di servizio nominale (Ics): 1 kA
• Frequenza nominale: 50...60 Hz
• Perdita di potenza: 2,4 W per polo
• Tensione massima di funzionamento UL/CSA: 277 V AC
• Resistenza elettrica: 10.000 cicli
• Capacità di connessione: cavo rigido o flessibile 25 mm², cavo multifilo 0...25 mm², barra 10 mm²
• Grado di protezione: IP2X
• Grado di inquinamento: 2
• Temperatura di funzionamento: -25...+55 °C
• Resistenza alle vibrazioni (IEC 60068-2-6): 1 g / 1 mm, 5...150 Hz, 20 cicli con carico 0,8 In
• Resistenza agli urti (IEC 60068-2-27): 25 g, 2 urti, 13 ms
• Larghezza: 2 moduli DIN
• Dimensioni (L x H x P): 35 x 85 x 69 mm
• Peso netto: 200 g | Peso lordo imballo: 235 g
• Norme di riferimento: IEC/EN 61008 (CEI EN 61008-1, CEI EN 61008-2-1), UL 1053
• Classificazione ETIM: EC000003

Modalità d’uso:

• L’installazione deve essere eseguita da personale qualificato, nel rispetto delle norme impiantistiche vigenti.
• Montare il dispositivo su guida DIN da 35 mm all’interno del quadro elettrico.
• Proteggere il dispositivo a monte contro i cortocircuiti con un interruttore magnetotermico o con fusibili coordinati (Inc 10 kA).
• Collegare fase e neutro. L’alimentazione può arrivare indifferentemente dall’alto o dal basso.
• Verificare periodicamente il funzionamento premendo il tasto di prova.
