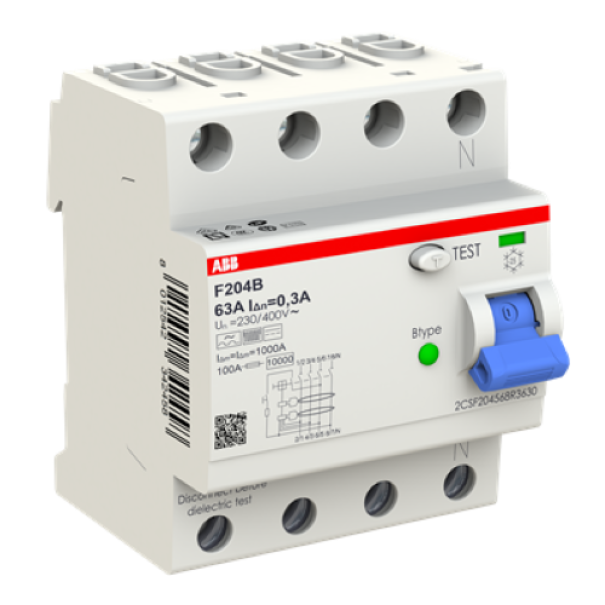

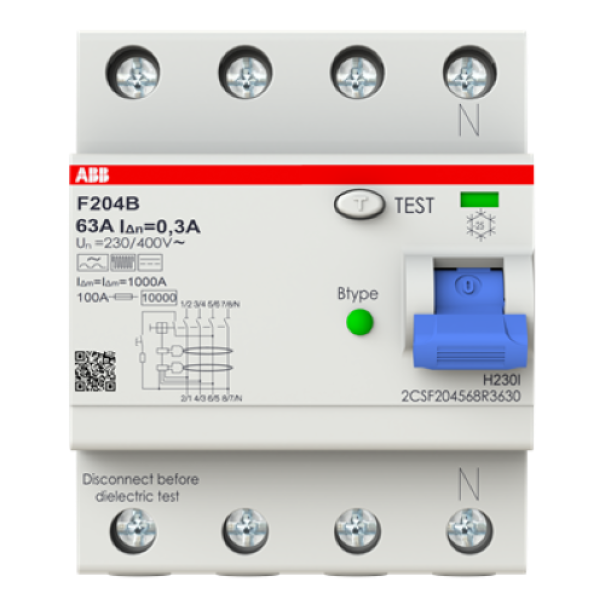

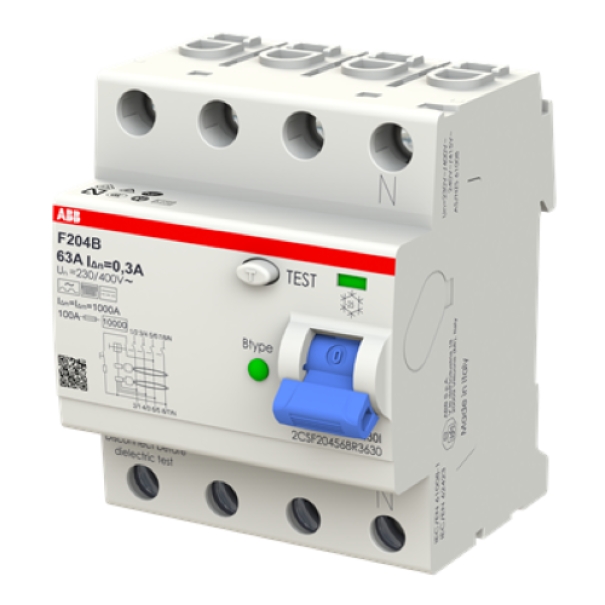

Interruttore differenziale puro 4P 63A 300mA Type B F200 ABB F204B-63/0.3
L'interruttore differenziale puro ABB F204 B-63/0.3 della serie F200 garantisce protezione completa contro le correnti di guasto a terra per persone e impianti. Dispositivo Type B specificamente progettato per la rilevazione di correnti di dispersione in corrente continua liscia, ideale per applicazioni con inverter, alimentatori switching, caricabatterie per veicoli elettrici, impianti fotovoltaici e altre apparecchiature elettroniche. Caratterizzato da elevata immunità ai disturbi con ritardo di 10 ms, previene scatti intempestivi garantendo continuità di servizio.
Caratteristiche principali:
- Protezione Type B contro correnti dispersione AC e DC liscia
- Alta immunità disturbi con ritardo 10 ms
- Pulsante TEST integrato per verifica funzionalità
- Indicatore visivo stato dispositivo
- Morsetti a vite bidirezionali failsafe
- Montaggio su guida DIN 35 mm
- Tasso riciclabilità 77,05% secondo EN45555
- Impronta carbonio ciclo vita 111,89 kg CO2 eq
Caratteristiche tecniche:
- Modello: F204 B-63/0.3
- Marca: ABB
- Serie: F200
- Numero poli: 4P
- Tipo corrente residua: Type B
- Corrente nominale: 63 A
- Corrente differenziale nominale: 300 mA
- Tensione nominale: 230/400V AC 50/60 Hz
- Tensione isolamento: 440V
- Tensione tenuta impulso: 4 kV
- Categoria sovratensione: III
- Potere interruzione condizionale: 10 kA (con fusibile gG/gL)
- Tempo ritardo: 10 ms
- Resistenza elettrica: 10000 cicli
- Resistenza meccanica: 20000 cicli
- Capacità connessione: 1-25 mm² (flessibile/rigido)
- Coppia serraggio: 2,8 Nm
- Lunghezza spelatura: 12 mm
- Perdita potenza: 4,8W per polo (15,6W totale)
- Larghezza: 4 moduli (70 mm)
- Dimensioni: 85 mm (H) x 70 mm (L) x 69 mm (P)
- Grado protezione: IP20 terminali, IP40 involucro
- Temperatura funzionamento: -25°C / +50°C
- Colore: RAL 7035 grigio chiaro
- Peso netto: 380 g
- Peso lordo imballo: 415 g
- Codice prodotto: 2CSF204568R3630
- Codice EAN: 8012542342458
- Norme riferimento: IEC/EN 61008-1, IEC/EN 61008-2-1, IEC/EN 62423
- Certificazione CE: 9AKK106713A5610
Modalita d'uso: Montare il dispositivo su guida DIN da 35 mm in posizione qualsiasi. Collegare i conduttori ai morsetti a vite rispettando la sezione massima di 25 mm². Serrare i morsetti con coppia di 2,8 Nm. Il neutro va collegato sul lato destro. Verificare periodicamente il funzionamento mediante pulsante TEST. In caso di corrente di dispersione superiore a 300 mA o presenza di componenti DC, il dispositivo interviene aprendo il circuito entro 10 ms.
L’interruttore differenziale puro a 4 poli progettato da ABB è destinato a sistemi elettrici che richiedono elevata affidabilità e sicurezza funzionale. Garantisce la protezione da correnti di terra ed è particolarmente indicato per ambienti con apparecchiature elettroniche che possono generare correnti continue o di tipo misto. La sensibilità a 300 mA e la capacità di sopportare correnti fino a 63A ne fanno una scelta ideale per impianti civili e industriali di ampia portata.
Dotato di ritardo di intervento di 10 millisecondi per alta immunità alle sovratensioni e disturbi, e predisposto per l’integrazione di accessori quali contatti ausiliari, sgancio di minima/massima tensione e dispositivi di riarmo automatico. Il terminale bi-direzionale e il corpo isolante RAL 7035 permettono un’installazione semplice, veloce e conforme alle normative più stringenti. Adatto anche in presenza di temperature rigide, garantisce un funzionamento continuo da -25°C a 50°C.
ABB offre prodotti riconosciuti per affidabilità costruttiva e compatibilità ambientale: questo differenziale è riciclabile secondo EN45555 e con packaging in cartone riciclato, rispondendo alle moderne esigenze di sostenibilità.
- ★ Interruttore differenziale puro ideale per la protezione contro le correnti di guasto a terra in impianti elettrici civili e industriali.
- ★ Grazie al tipo B, protegge contro guasti sia in corrente alternata che continua, offrendo sicurezza elevata anche in applicazioni con elettronica avanzata.
- ABB garantisce resistenza meccanica 20000 cicli e resistenza elettrica 10000 cicli per lunga durata nel tempo.
- Montaggio DIN-Rail e terminali IP20 facilitano l’installazione anche in quadri compatti; funzionamento tra -25°C e 50°C.
- Compatibile con contatti ausiliari e accessori, ritardo di intervento 10ms per alta immunità; involucro RAL 7035 grigio.
