Interblocco meccanico elettrico ABB VEM4

Interblocco meccanico elettrico ABB VEM4

VEM4 è un set di interblocco meccanico ed elettrico per l'interblocco affiancato senza larghezza aggiuntiva di due contattori AF09 ... AF38 o AFC09 ... AFC38.

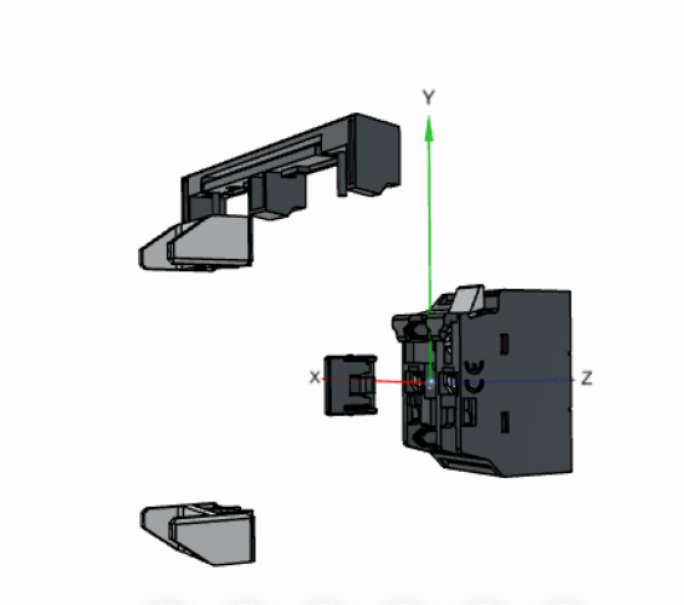

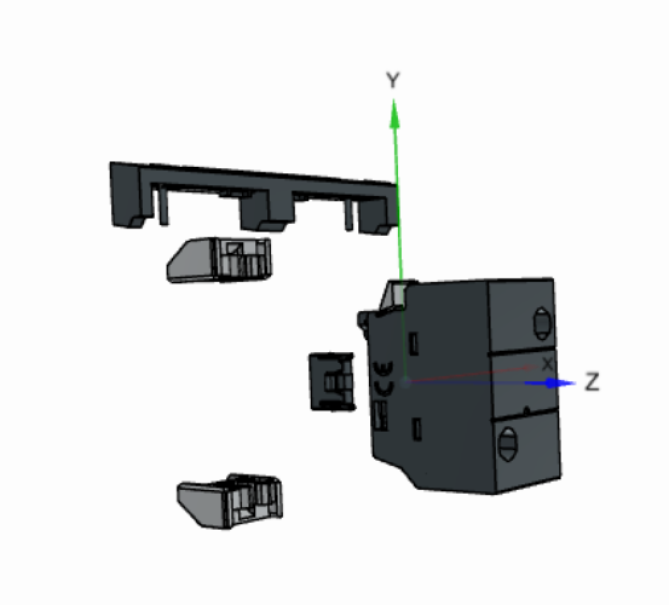

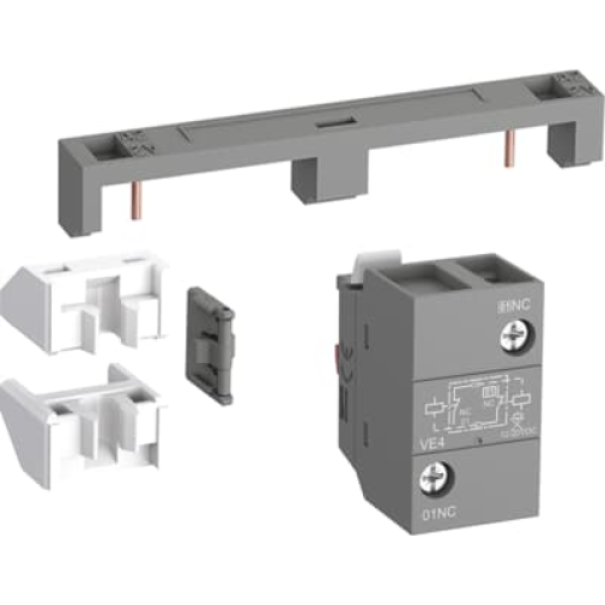

Il set VEM4 comprende un'unità di interblocco meccanico VM4 con 2 clip di fissaggio (BB4) e un blocco di interblocco elettrico VE4 con collegamento A2-A2.
L'installazione del blocco di interblocco elettrico sulla parte anteriore dei contattori consente di collegare i 2 contatti di interblocco NC integrati alle due bobine, risparmiando fino al 50% di cablaggio rispetto ai tradizionali interblocchi elettrici.
Il blocco VE4 deve essere utilizzato con collegamento A2-A2 per rispettare lo schema di collegamento elettrico.

• Tipo di dispositivo: Blocco di contatti ausiliari frontale
• Serie: VEM
• Applicazione: Da montare frontalmente su contattori ABB serie AF, A o B
• Numero di contatti: 4 contatti
  • Configurazione contatti: 2 contatti NA (normalmente aperti) + 2 contatti NC (normalmente chiusi)
• Connessione: A scatto rapido su contattore (non richiede attrezzi)

• Tensione nominale di isolamento (Ui): 690 V AC
• Tensione nominale di impiego (Ue): Fino a 400 V AC
• Corrente termica (Ith): 10 A
• Potere di interruzione:
  • AC-15: 6 A a 230 V
  • DC-13: 2 A a 110 V
• Durata elettrica: ≥ 1.000.000 di operazioni
• Durata meccanica: ≥ 10.000.000 di operazioni

• Tipo di montaggio: Fronte contattore (clip-in)
• Posizionamento: Frontalmente sul dispositivo principale
• Compatibilità:
  • Contattori ABB serie AF (AF09…AF38)
  • Serie A e B con accessori frontali standard
• Grado di protezione: IP20
• Temperatura di esercizio: da -25 °C a +70 °C

• Norme di riferimento: IEC/EN 60947-5-1
• Certificazioni: CE, EAC, RoHS, UL, CSA

• Estensione funzionale dei contattori per:
  • Segnalazioni ausiliarie (es. lampade di segnalazione)
  • Comandi logici in quadri elettrici
  • Sistemi di interblocco
  • Automatismi industriali
