Dima flangiatura CSST acqua gas DN20-25 AISI304/316L Eurotis 60DB A06-0001-00876

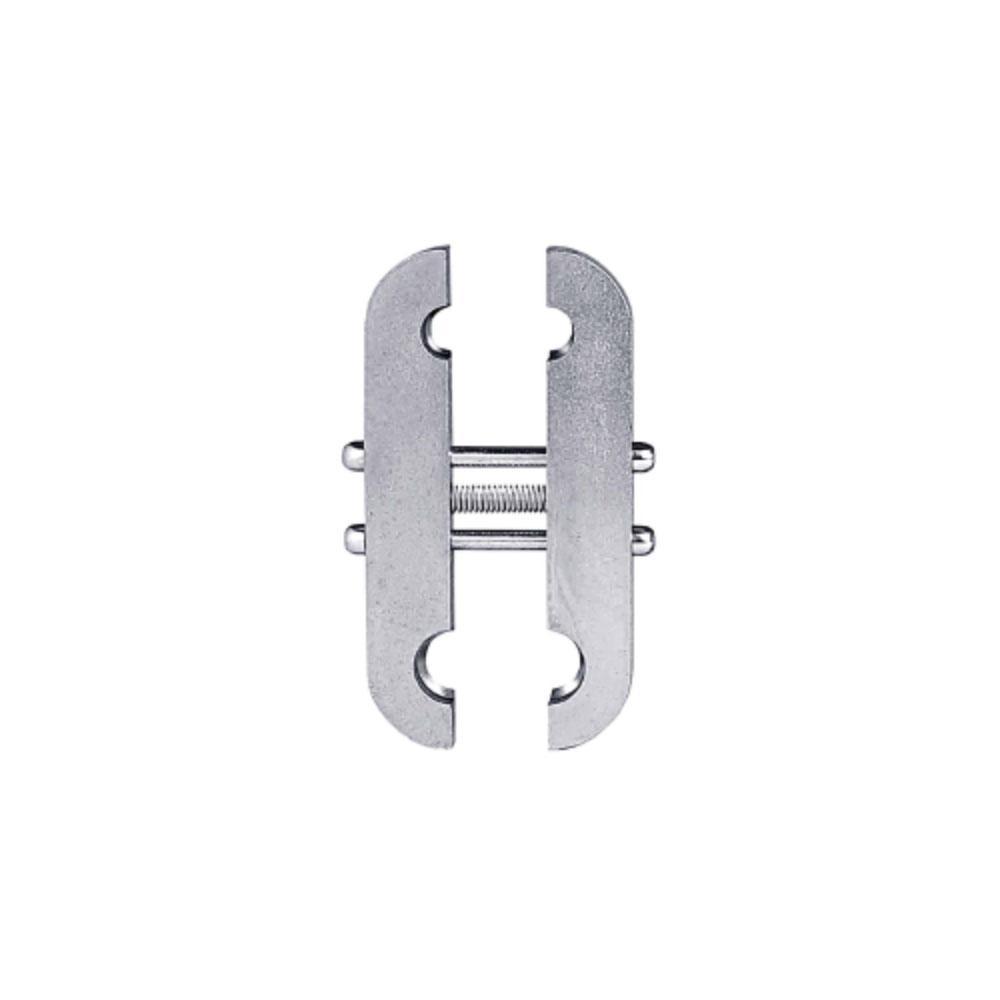

La dima di flangiatura Eurotis 60 DB, codice A06-0001-00876, è l’attrezzatura di riscontro per eseguire la flangiatura (cartellatura) dei tubi corrugati CSST in acciaio inox AISI 304 e AISI 316L nei diametri nominali DN 20 e DN 25. Fa parte del sistema a flangiare Eurotis, in cui la tenuta idraulica è affidata a una guarnizione piana interposta tra il tubo flangiato e il raccordo a battuta piana. È adatta a impianti idrotermosanitari, solari termici, gas e pompe di calore. Si utilizza con gli attrezzi di flangiatura Eurotis: attrezzo manuale 60 DB, ADAPTOR per pressatrici standard e miniADAPTOR per pressatrici compatte.
Caratteristiche principali
- Dima di flangiatura modello 60 DB per tubi CSST corrugati Eurotis
- Unico pezzo per due diametri nominali: DN 20 e DN 25
- Compatibile con tubi CSST in acciaio inox AISI 304 e AISI 316L
- Idonea per impianti acqua, solare termico, gas e pompe di calore
- Utilizzabile con attrezzo manuale 60 DB, ADAPTOR e miniADAPTOR Eurotis
- Flangia ottenuta per compressione delle ultime due corrugazioni del tubo, per una tenuta meccanica elevata
- Sistema a passaggio totale, senza riduzione della sezione utile
Caratteristiche tecniche
- Marca: Eurotis
- Modello: Dima di flangiatura 60 DB
- Codice produttore: A06-0001-00876
- EAN: 8033109616652
- Diametri nominali: DN 20, DN 25
- Tubi compatibili: CSST corrugato AISI 304, AISI 316L
- Applicazioni: acqua sanitaria e riscaldamento, solare termico, gas, pompe di calore
- Sistema di giunzione: a flangiare (cartellare) con guarnizione piana
- Attrezzi compatibili: attrezzo manuale 60 DB, ADAPTOR, miniADAPTOR
- Spessore minimo parete tubo del sistema: 0,3 mm
- Confezione: 1 pz
Modalità d’uso
- Tagliare il tubo CSST a misura con apposito tagliatubi
- Inserire il dado a sede speciale sul tubo CSST
- Posizionare il tubo nella sede della dima corrispondente al diametro (DN 20 o DN 25)
- Eseguire la flangiatura con l’attrezzo Eurotis, comprimendo sempre due corrugazioni
- Inserire la guarnizione piana nel dado
- Serrare il dado sul nipplo a battuta piana con chiave dinamometrica
La dima per tubi in acciaio inox rappresenta uno strumento essenziale per installatori e professionisti impegnati nella realizzazione di impianti idraulici e del gas. Grazie alla sua struttura, assicura un perfetto allineamento delle tubazioni in fase di saldatura o taglio, facilitando lavorazioni rapide e di precisione.
Realizzata in acciaio inox AISI 304 e 316L, questa dima offre importanti vantaggi in termini di resistenza a corrosione e affidabilità operativa, caratteristica fondamentale negli impianti destinati al trasporto di fluidi o gas. Compatibile con tubi DN 20-25 mm, permette una elevata versatilità e consente un bloccaggio saldo senza rischio di deformazione del materiale lavorato.
L’utilizzo della dima agevola sia il lavoro in cantiere che la manutenzione degli impianti esistenti, valorizzando precisione, solidità costruttiva e adattabilità a standard professionali. La qualità EUROTIS assicura uno strumento affidabile e duraturo per una vasta gamma di applicazioni tecniche in ambito impiantistico.
- ★ Dima per tubi ideale per guidare la saldatura e lavorazioni su tubazioni DN 20-25 in acciaio inox, acqua e gas
- Offre allineamento preciso riducendo errori di assemblaggio e tempi di lavorazione per impianti idraulici e del gas
- Acciaio AISI 304 316L garantisce resistenza alla corrosione e lunga durata anche in ambienti aggressivi
- Compatibilità DN 20-25 rende il prodotto flessibile per diverse esigenze di installazione tubi
- EUROTIS leader in soluzioni tecniche per impianti, sinonimo di affidabilità nelle lavorazioni professionali
