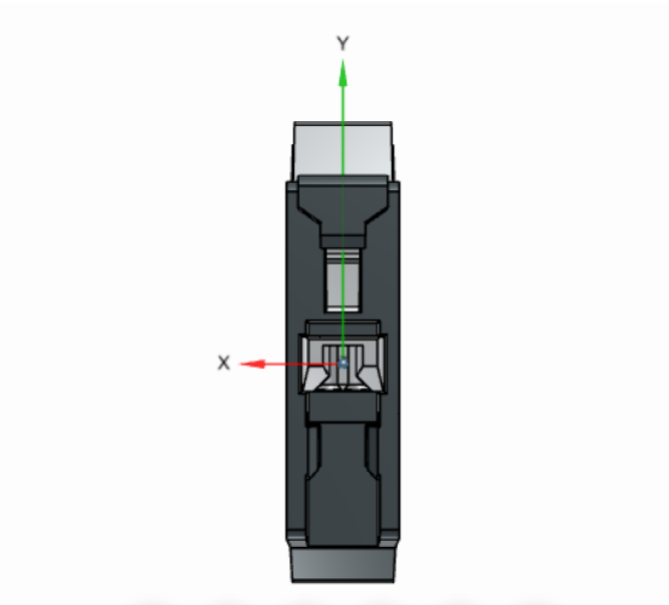

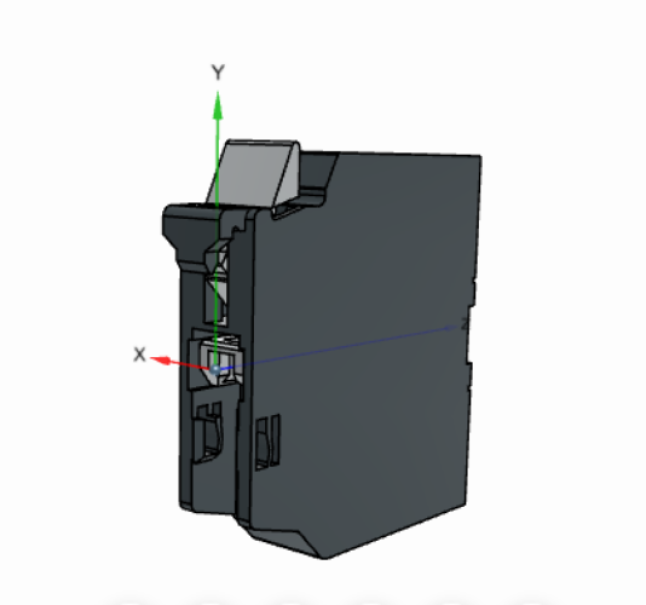

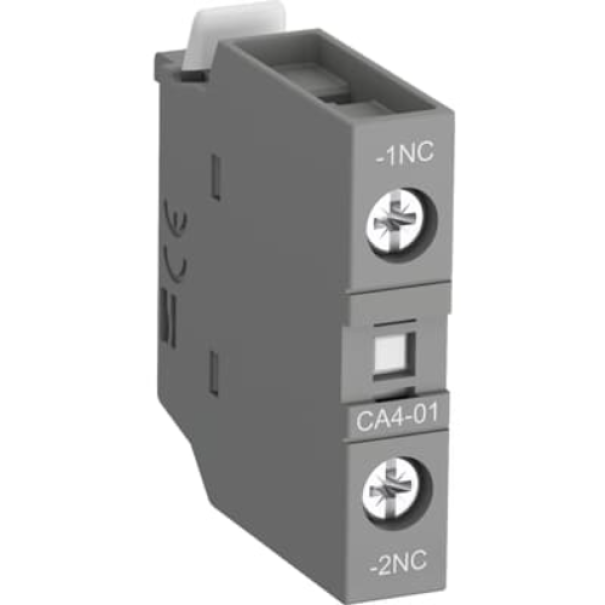

Contatto ausiliare frontale NC ABB CA401

Contatto ausiliare frontale NC ABB CA401

CA4-01 è un blocco contatti ausiliari unipolare con montaggio frontale, dotato di morsetti a vite, che può essere installato sui contattori AF(C)09(Z)(B)...96 e sui relè contattori NF(C)(Z)(B). CA4-01 è disponibile con 1 contatto NC istantaneo per ambienti industriali standard.

• Numero di poli: 1
• Montaggio: Frontale, su contattori AF(C)09(Z)(B)...96 e relè contattori NF(C)(Z)(B)
• Terminali: A vite
• Corrente nominale (Ie):
  • AC-15:
    • 220/240 V: 4 A
    • 24/127 V: 6 A
    • 400/440 V: 3 A
    • 500 V: 2 A
    • 690 V: 2 A
  • DC-13:
    • 110 V: 0,55 A / 60 A
    • 125 V: 0,55 A / 69 A
    • 220 V: 0,27 A / 60 A
    • 24 V: 6 A / 144 A
    • 250 V: 0,27 A / 68 A
    • 400 V: 0,15 A / 60 A
    • 48 V: 2,8 A / 134 A
    • 500 V: 0,13 A / 65 A
    • 600 V: 0,1 A / 60 A
    • 72 V: 1 A / 72 A
• Tensione nominale di isolamento (Ui): 690 V AC
• Corrente di cortocircuito di breve durata (Icw): 140 A per 0,1 s
• Frequenza di commutazione meccanica: 3600 cicli/ora
• Grado di protezione: IP20

• Larghezza: 12 mm
• Altezza: 69,4 mm
• Profondità: 60 mm
• Peso: 14 g

• Certificazioni: UL Listed, CE, RINA
• Normative di riferimento: IEC/EN 60947-5-1, UL 60947-5-1, CSA C22.2 N.14

Il blocco contatti ausiliari CA4-01 è progettato per l'uso in circuiti ausiliari e di controllo in ambienti industriali standard. È montabile frontalmente su contattori delle serie AF(C)09(Z)(B)...96 e relè contattori NF(C)(Z)(B), fornendo un contatto ausiliario istantaneo per il controllo e la segnalazione.
