Bocchetta Mandata Condotte Circolari 500x75 DN150 Zincata Steam BMC500075 150

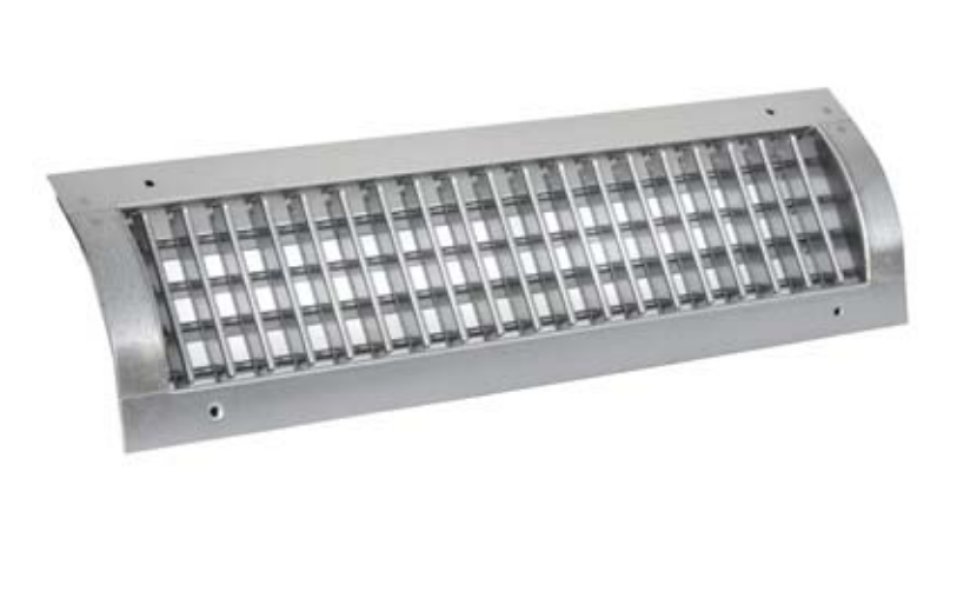

La bocchetta di mandata Steam BMC500075 è un terminale di diffusione dell'aria specificamente concepito per il montaggio diretto su condotte a sezione circolare. Il retro della cornice è sagomato secondo la curvatura del canale Ø 150 mm, così da garantire un appoggio continuo sulla superficie cilindrica ed evitare trafilamenti perimetrali. Realizzata in acciaio zincato, integra un doppio filare di alette con passo 20 mm, di cui il filare frontale è disposto parallelamente al lato corto, per il controllo della direzione e dell'ampiezza del getto. Il fissaggio avviene con viti sui fori predisposti nella cornice. Con dimensione del foro 500 x 75 mm, la bocchetta è dimensionata per portate comprese tra 200 e 400 m³/h, con lancio da 2,7 a 4,2 m e altezza di installazione consigliata tra 2,5 e 3,5 m.
- Bocchetta di mandata per montaggio diretto su condotte a sezione circolare
- Cornice posteriore sagomata sulla curvatura del canale Ø 150 mm per appoggio continuo
- Doppio filare di alette per il controllo della direzione e dell'ampiezza del getto
- Filare frontale con alette parallele al lato corto
- Passo alette di 20 mm per una distribuzione uniforme del flusso
- Costruzione in acciaio zincato resistente alla corrosione

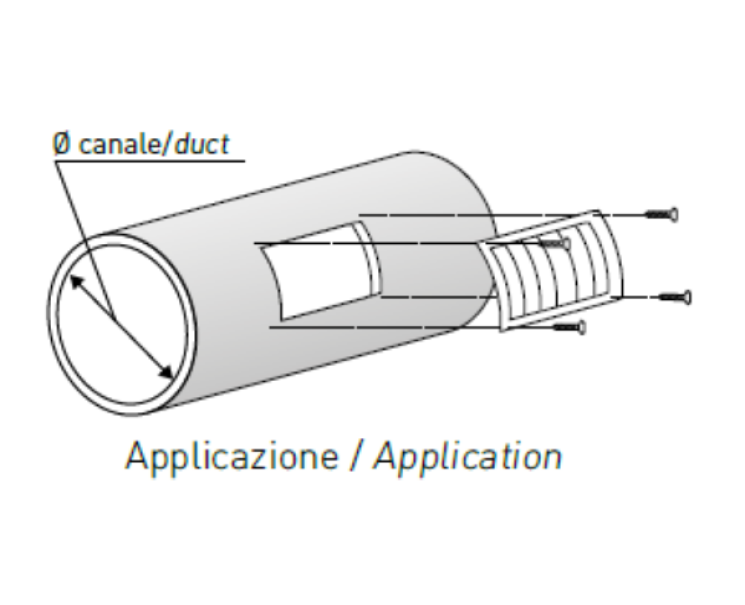

- Fissaggio con viti sui fori predisposti nella cornice
- Altezza di installazione consigliata tra 2,5 e 3,5 m
- Esecuzione in acciaio inox AISI 304 o AISI 316, finitura 2B o BA, disponibile su richiesta
- Verniciatura RAL 9010, RAL 9016 o RAL 7035 disponibile su richiesta
- Esecuzione a singolo filare parallelo al lato lungo o al lato corto disponibile su richiesta
- Abbinabile alla serranda di taratura EMC ad alette contrapposte o alla serranda a bandiera BSB
- Impiego in impianti civili, commerciali e industriali di ventilazione e climatizzazione con distribuzione a canali circolari
Caratteristiche tecniche
- Marca: Steam
- Modello: BMC
- Codice articolo: BMC500075 DN150
- Tipologia: bocchetta di mandata sagomata per condotte circolari
- Dimensione foro base x altezza: 500 x 75 mm
- Diametro condotta di applicazione: 150 mm
- Numero filari alette: 2
- Passo alette: 20 mm
- Orientamento filare frontale: parallelo al lato corto
- Materiale: acciaio zincato
- Tipo di fissaggio: a viti
- Area efficace Ak: 0,0217 m²
- Portata d'aria: da 200 a 400 m³/h
- Potenza sonora Lwa: fino a 40 dB(A)
- Lancio: da 2,7 a 4,2 m
- Perdita di carico totale: da 5 a 20 Pa
- Altezza di installazione: da 2,5 a 3,5 m
- Materiali opzionali su richiesta: acciaio inox AISI 304 o AISI 316, finitura 2B o BA
- Finiture opzionali su richiesta: verniciatura RAL 9010, RAL 9016, RAL 7035
- Serrande di taratura abbinabili: EMC ad alette contrapposte, BSB a pala unica con apertura a bandiera 30-35 gradi
- Peso volumetrico: 1,19 kg
- Dimensioni imballo: 550 x 180 x 60 mm
La bocchetta per condotte a sezione circolare in acciaio zincato rappresenta una scelta affidabile per la distribuzione dell’aria in impianti HVAC. L’ampia compatibilità con canali DN150 e le dimensioni 500x75 mm la rendono particolarmente adatta per applicazioni sia residenziali che commerciali.
Il doppio filare di alette frontali consente una gestione ottimale dei flussi d’aria, evitando turbolenze e assicurando un’omogenea diffusione. Il passo alette da 20 mm, insieme al montaggio semplificato tramite viti, velocizza le operazioni in cantiere, riducendo tempi di fermo e facilitando eventuali sostituzioni. Inoltre, il materiale in acciaio zincato protegge dal rischio di corrosione e assicura lunga durata anche in ambienti con condizioni impegnative.
L’altezza installativa consigliata tra 2,5 e 3,5 metri massimizza le performance del sistema, garantendo il comfort richiesto dagli standard più elevati. Grazie alla disponibilità pronta di magazzino, la bocchetta riduce i tempi di attesa in fase di approvvigionamento. STEAM è sinonimo di qualità ed efficienza nei sistemi di ventilazione e climatizzazione.
- ★ Bocchetta circolare ideale per sistemi di climatizzazione e ventilazione in ambienti civili e industriali.
- Progettata per offrire portata d’aria uniforme e resistenza alla corrosione grazie all’acciaio zincato.
- Dotata di doppio filare di alette con passo 20 mm per una distribuzione efficiente delle portate
- Fissaggio a viti per facilitarne l’installazione su condotte DN150.
- Consigliata per installazione da 2,5 a 3,5 metri di altezza per prestazioni ottimali.
