Bocchetta Mandata Condotte Circolari 400x75 DN150 Zincata Steam BMC400075 150
STEAM
€ 39,04 IVA incl.
Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€

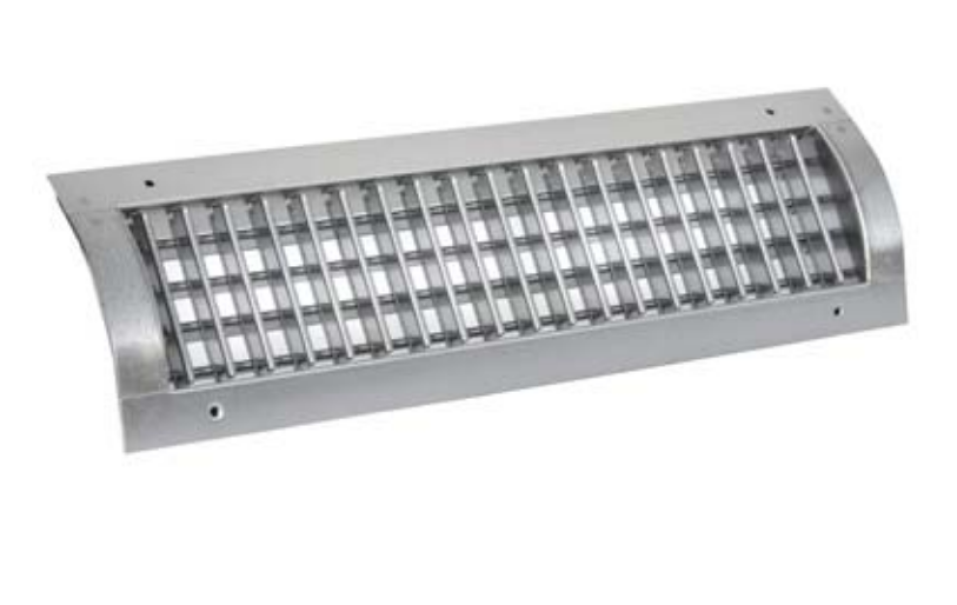

Bocchetta Mandata Condotte Circolari 400x75 DN150 Zincata Steam BMC400075 150

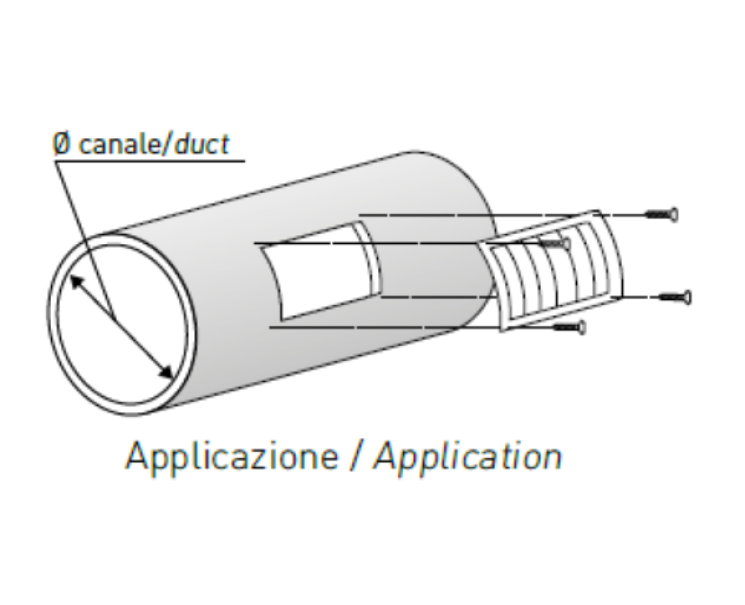

La bocchetta di mandata Steam BMC400075 è un terminale di diffusione dell'aria specificamente concepito per il montaggio diretto su condotte a sezione circolare. Il retro della cornice è sagomato secondo la curvatura del canale Ø 150 mm, così da garantire un appoggio continuo sulla superficie cilindrica ed evitare trafilamenti perimetrali. Realizzata in acciaio zincato, integra un doppio filare di alette con passo 20 mm, di cui il filare frontale è disposto parallelamente al lato corto, per il controllo della direzione e dell'ampiezza del getto. Il fissaggio avviene con viti sui fori predisposti nella cornice. Con dimensione del foro 400 x 75 mm, la bocchetta è dimensionata per portate comprese tra 150 e 300 m³/h, con lancio da 2,5 a 3,7 m e altezza di installazione consigliata tra 2,5 e 3,5 m.
Caratteristiche principali
- Bocchetta di mandata per montaggio diretto su condotte a sezione circolare
- Cornice posteriore sagomata sulla curvatura del canale Ø 150 mm per appoggio continuo
- Doppio filare di alette per il controllo della direzione e dell'ampiezza del getto
- Filare frontale con alette parallele al lato corto
- Passo alette di 20 mm per una distribuzione uniforme del flusso
- Costruzione in acciaio zincato resistente alla corrosione
- Fissaggio con viti sui fori predisposti nella cornice
- Formato compatto 400 x 75 mm indicato per canalizzazioni di diametro contenuto
- Altezza di installazione consigliata tra 2,5 e 3,5 m
- Esecuzione in acciaio inox AISI 304 o AISI 316, finitura 2B o BA, disponibile su richiesta
- Verniciatura RAL 9010, RAL 9016 o RAL 7035 disponibile su richiesta
- Esecuzione a singolo filare parallelo al lato lungo o al lato corto disponibile su richiesta
- Abbinabile alla serranda di taratura EMC ad alette contrapposte o alla serranda a bandiera BSB
- Impiego in impianti civili, commerciali e industriali di ventilazione e climatizzazione con distribuzione a canali circolari
Caratteristiche tecniche
- Marca: Steam
- Modello: BMC
- Codice articolo: BMC400075 DN150
- Tipologia: bocchetta di mandata sagomata per condotte circolari
- Dimensione foro base x altezza: 400 x 75 mm
- Diametro condotta di applicazione: 150 mm
- Numero filari alette: 2
- Passo alette: 20 mm
- Orientamento filare frontale: parallelo al lato corto
- Materiale: acciaio zincato
- Tipo di fissaggio: a viti
- Area efficace Ak: 0,016575 m²
- Portata d'aria: da 150 a 300 m³/h
- Potenza sonora Lwa: fino a 40 dB(A)
- Lancio: da 2,5 a 3,7 m
- Perdita di carico totale: da 5 a 20 Pa
- Altezza di installazione: da 2,5 a 3,5 m
- Materiali opzionali su richiesta: acciaio inox AISI 304 o AISI 316, finitura 2B o BA
- Finiture opzionali su richiesta: verniciatura RAL 9010, RAL 9016, RAL 7035
- Serrande di taratura abbinabili: EMC ad alette contrapposte, BSB a pala unica con apertura a bandiera 30-35 gradi
- Peso volumetrico: 0,97 kg
- Dimensioni imballo: 450 x 180 x 60 mm
Questa bocchetta circolare progettata per impianti di climatizzazione e ventilazione è la soluzione ideale per completare le reti di distribuzione aria negli edifici. Costruita interamente in acciaio zincato, garantisce solidità strutturale e la massima resistenza agli agenti ossidanti, assicurando una lunga durata e riducendo la necessità di manutenzione. Con dimensioni di 400x75 mm e diametro nominale DN150, si integra facilmente in condotte standard per applicazioni industriali, commerciali e civili.
La presenza di doppio filare di alette frontali permette un controllo avanzato della direzione e della portata dell’aria, ottimizzando il comfort negli ambienti serviti dagli impianti HVAC. L’installazione ad un’altezza compresa tra 2,5 e 3,5 metri garantisce un’irradiazione ottimale dell’aria e una distribuzione omogenea. Grazie al fissaggio a vite, questa bocchetta garantisce una posatura sicura e immediata, riducendo tempi di lavoro e aumentando la sicurezza dell’impianto.
Versatile anche su richiesta per versioni in inox AISI 304-316 o verniciate a polveri RAL, questa bocchetta soddisfa esigenze speciali in termini di durata ed estetica. La scelta di STEAM per la realizzazione del prodotto ne assicura qualità e affidabilità in ogni fase di utilizzo.
- Bocchetta circolare acciaio zincato ★ Ideale per distribuzione aria in sistemi di climatizzazione e ventilazione
- Acciaio zincato offre resistenza alla corrosione e lunga durata anche in ambienti critici
- Dimensioni 400x75 mm DN150 adattamento perfetto a condotte circolari standard
- Doppio filare di alette consente una regolazione uniforme e precisa del flusso d'aria
- Fissaggio con viti installazione semplice e sicura su qualsiasi superficie
