Blocco differenziale 4P Type B 30mA 25A IP2X DDA200 ABB B273222
ABB
€ 314,60 IVA incl.
Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€

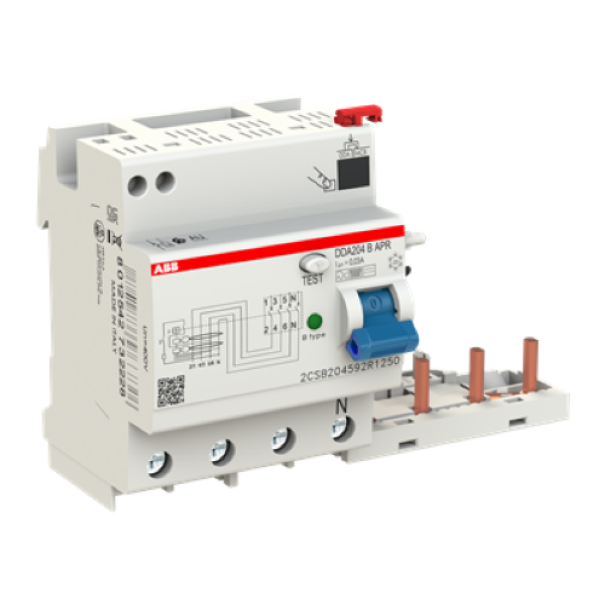

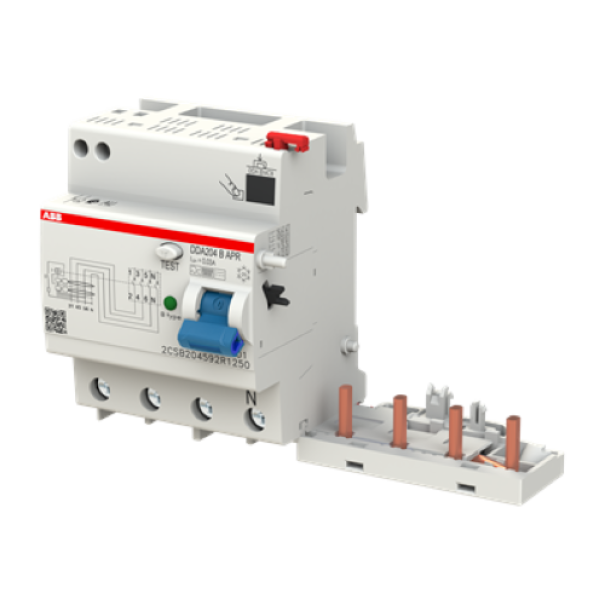

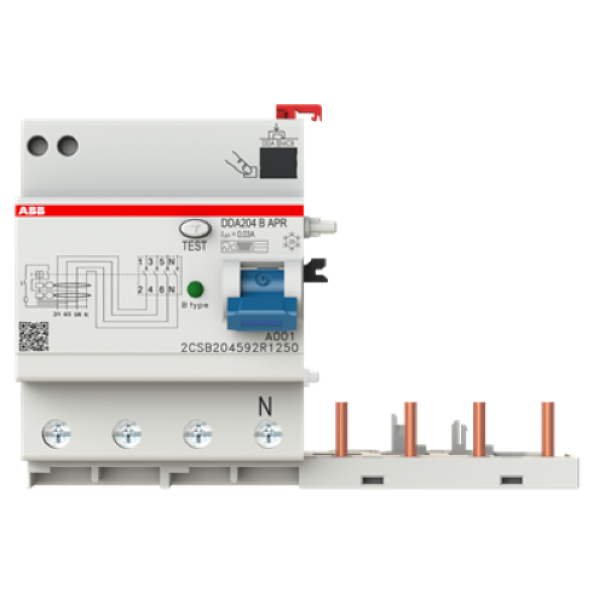

Blocco differenziale 4P Type B 30mA 25A IP2X DDA200 ABB B273222
Blocco differenziale modulare serie DDA200 ABB per assemblaggio con interruttori magnetotermici serie S200 L, S200, S200 M, S200 P e S300P, per realizzare protezione differenziale magnetotermica. Tipo B sensibile a correnti di guasto a terra pulsanti continue, ideale per protezione in installazioni con apparecchiature elettroniche secondo EN 50178. Dispositivo modulare da guida DIN con caratteristica operativa ad alta immunita con ritardo 10ms, dotato di morsetti senza viti per cavi flessibili e rigidi fino a 16mm2. Applicazioni terziarie e industriali.
Caratteristiche principali:
- Blocco differenziale modulare 4 poli tipo B
- Accoppiabile a interruttori magnetotermici serie S200 e S300P ABB
- Sensibile a correnti di guasto continue e pulsanti
- Caratteristica operativa ad alta immunita con ritardo 10ms
- Morsetti senza viti per cavi flessibili e rigidi
- Applicazioni terziarie e industriali
- Protezione per installazioni con apparecchiature elettroniche
- Conformita EN 50178
Caratteristiche tecniche:
- Numero poli: 4P
- Tipo corrente residua: Type B
- Corrente nominale: 25A
- Corrente residua nominale: 30mA
- Tensione nominale: 230-400V AC
- Tensione nominale di funzionamento: 230/400V
- Tensione nominale di isolamento: 500V secondo IEC/EN 60664-1
- Tensione di tenuta ad impulso: 4kV
- Frequenza nominale: 50-60Hz
- Corrente nominale in cortocircuito: 1kA
- Corrente massima di sovratensione: 3kA
- Tensione di prova: 195-254V
- Resistenza elettrica: 10000 cicli
- Perdita di potenza totale: 3W
- Coppia di serraggio: 1,2Nm
- Sezione cavi: flessibili 0-16mm2, rigidi 0-16mm2
- Numero moduli DIN: 8
- Temperatura ambiente di funzionamento: da -25°C a +50°C
- Temperatura ambiente: da -25°C a +55°C
- Grado di protezione: IP2X
- Grado di inquinamento: 2
- Resistenza alle vibrazioni secondo IEC 60068-2-6: 20 cicli con carico 0,8 In, 1g o 0,1mm 5-150-5Hz
- Resistenza agli urti secondo IEC 60068-2-27: 25g 2 shock 13ms
- Dimensioni nette (L x H x P): 140 x 93 x 69mm
- Peso netto: 395g
- Codice articolo: B273222
- Conforme RoHS 2011/65/EU e Direttiva 2015/863
- Certificazioni: CE, IEC/EN 61009 Ann. G, IEC/EN 62423
Il blocco differenziale ABB DDA204 garantisce una protezione efficace nei sistemi elettrici grazie al rilevamento delle correnti di guasto verso terra di tipo B, interviene rapidamente evitando danni a persone e apparecchiature. Ideale per essere combinato con interruttori magnetotermici delle serie S200 ABB, consente di ottenere la funzione di protezione differenziale magnetotermica in modo semplice e sicuro.
Le sue principali qualità tecniche comprendono una sensibilità di 30 mA, una corrente nominale di 25A e una compatibilità con impianti progettati per funzionare tra 230 e 400V. L’installazione è facilitata grazie ai terminali che accettano sia cavi rigidi sia flessibili fino a 16 mm² e al design modulare a 8 moduli per guida DIN. Il grado di protezione IP2X, la robusta resistenza agli urti e agli sbalzi termici (-25°C/ 55°C), così come la conformità alle principali normative internazionali, rendono questo blocco differenziale una scelta intelligente per la sicurezza elettrica su nuovi impianti o interventi di adeguamento normativo.
La qualità ABB assicura durabilità e basso impatto ambientale, grazie al profilo EcoSolutions e una percentuale elevata di materiali riciclati nell’imballaggio.
- ★ blocco differenziale a 4 poli ideale per la protezione magnetotermica nei quadri elettrici civili e industriali. Previene rischi di folgorazione e incendio.
- ★ Compatibilità estesa con interruttori S 200 L S 200 S 200 M S 200 P; facile integrazione e massima affidabilità nei sistemi modulari ABB.
- Riconoscimento corrente residua tipo B; sensibilità a 30 mA e corrente nominale 25A per una risposta sicura ed efficace agli eventi di dispersione.
- Installazione su guida DIN con 8 moduli e morsetti per cavi fino a 16 mm²; flessibilità nel cablaggio e rapidità nella sostituzione.
- Certificato secondo IEC/EN 61009 e IEC/EN 62423, con grado di protezione IP2X e resistenza ambientale fino a 55 °C.
