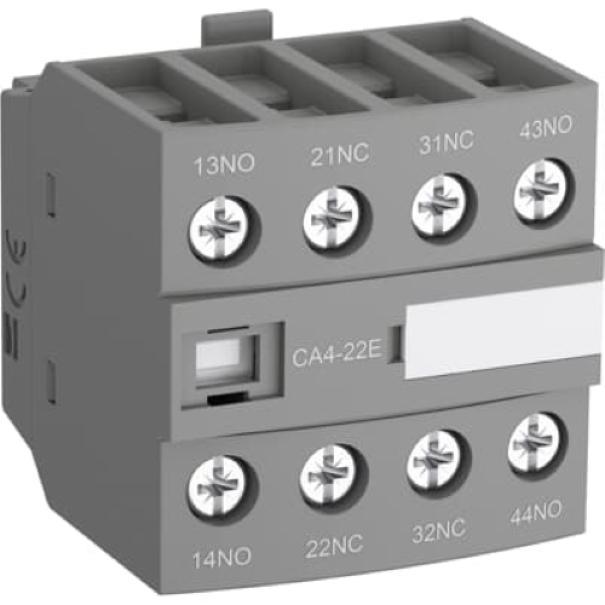

Blocco contatti ausiliari frontale 2NA 2NC 690V ABB CA422E
ABB
€ 10,31 IVA incl.
Offerta di benvenuto - 10€ di sconto nel carrello sul tuo primo ordine - Acquisto minimo 99€
- Blocco contatti ausiliari frontale per contattori ABB
- Codice articolo CA422E
- Modello ABB CA4-22E
- Configurazione contatti 2NA + 2NC
- Struttura quadripolare 4P
- Montaggio frontale su contattori compatibili
- Morsetti a vite per cablaggio del circuito ausiliario
- Idoneo per funzioni di comando, consenso, interblocco e segnalazione
- Compatibile con contattori ABB AF09, AF16, AF26, AF30, AF38, AF40, AF52, AF65, AF80, AF96 e relative versioni compatibili
Caratteristiche tecniche
- Marca: ABB
- Codice articolo: CA422E
- Modello: CA4-22E
- ID prodotto ABB: 1SBN010140R1022
- EAN: 3471523130128
- Tipologia: blocco contatti ausiliari frontale
- Numero contatti ausiliari NA: 2
- Numero contatti ausiliari NC: 2
- Numero poli: 4P
- Tensione nominale di funzionamento circuito ausiliario: 690 V
- Frequenza nominale circuito ausiliario: 50 / 60 Hz
- Corrente termica convenzionale in aria libera Ith: 16 A a 40 °C secondo IEC 60947-5-1
- Corrente nominale AC-15: 6 A a 24 / 127 V, 4 A a 220 / 240 V, 3 A a 400 / 440 V, 2 A a 500 V, 2 A a 690 V
- Corrente nominale DC-13: 6 A a 24 V, 2,8 A a 48 V, 1 A a 72 V, 0,55 A a 110 / 125 V, 0,27 A a 220 / 250 V, 0,15 A a 400 V, 0,13 A a 500 V, 0,1 A a 600 V
- Corrente nominale ammissibile di breve durata Icw: 140 A per 0,1 s, 100 A per 1 s
- Tensione nominale di isolamento Ui: 690 V secondo IEC 60947-5-1, 600 V secondo UL/CSA
- Tensione di tenuta a impulso Uimp: 6 kV
- Frequenza massima di commutazione elettrica: 1200 cicli/ora AC-15, 900 cicli/ora DC-13
- Frequenza massima di commutazione meccanica: 3600 cicli/ora
- Sezione cavi circuito ausiliario: 0,75–2,5 mm² in base al tipo di conduttore
- Lunghezza spelatura cavo circuito ausiliario: 10 mm
- Tipo morsetto: morsetti a vite
- Coppia di serraggio circuito ausiliario: 1,2 N·m
- Grado di protezione terminali ausiliari: IP20 secondo IEC 60529, IEC 60947-1, EN 60529
- Norme di riferimento: IEC/EN 60947-5-1, UL 60335-2-40 LZGH2 A2L, UL 60947-5-1, CSA C22.2 No. 60335-2-40 LZGH2 A2L, CSA C22.2 No. 60947-5-1-14
- Dimensioni prodotto: 43 × 39,5 × 43 mm
- Peso netto: 0,055 kg
- Codice tariffario doganale: 85389099
- Categoria RAEE: piccole apparecchiature
Modalità d’uso
- Installare il blocco contatti sul frontale del contattore ABB compatibile.
- Effettuare il cablaggio del circuito ausiliario rispettando le sezioni cavo ammesse.
- Serrare i morsetti a vite alla coppia indicata di 1,2 N·m.
- Verificare la corretta configurazione dei contatti 13-14, 43-44 NA e 21-22, 31-32 NC prima della messa in servizio.
Il blocco contatti ausiliari 2NA 2NC ABB rappresenta una soluzione affidabile per la realizzazione di quadri elettrici industriali avanzati. Consente il comando e la segnalazione di stati, integrandosi perfettamente con i contattori AF09 fino ad AF96 della gamma ABB grazie al montaggio frontale rapido e sicuro.
La configurazione offre quattro poli indipendenti (2NA e 2NC), ideali per massimizzare la flessibilità nelle applicazioni di automazione. Adatto per tensioni fino a 690 V e dotato di una portata termica di 16 A, il blocco è certificato secondo i più rigorosi standard internazionali (IEC/EN 60947-5-1, UL, CSA), garantendo elevate prestazioni e sicurezza nel tempo.
L’ingombro ridotto (43x43x39.5 mm) e il grado di protezione IP20 consentono l’installazione in quadri compatti o laddove sia richiesta massima efficienza. Prodotto da ABB, marchio di riferimento per innovazione e robustezza in campo industriale.
- ★ Blocco contatti ausiliari per quadri elettrici industriali, progettato per integrare funzionalità aggiuntive di comando e segnalazione su contattori ABB serie AF.
- ★ Compatibilità estesa e montaggio frontale rendono il prodotto versatile e facilmente integrabile nei sistemi di automazione industriale.
- ★ Include 2 contatti normalmente aperti (NA) e 2 normalmente chiusi (NC) per la gestione sicura di circuiti ausiliari.
- ★ Dimensioni compatte (43x43x39.5 mm) e grado di protezione IP20 garantiscono installazione flessibile anche in spazi ridotti.
- ★ Conforme agli standard internazionali IEC/EN 60947-5-1, UL e CSA, dotato di numerose certificazioni tecniche per la sicurezza.
